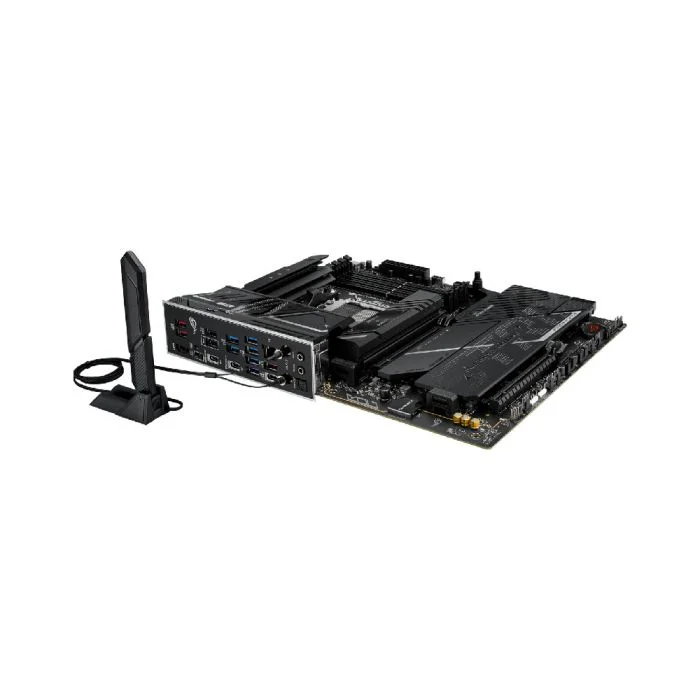

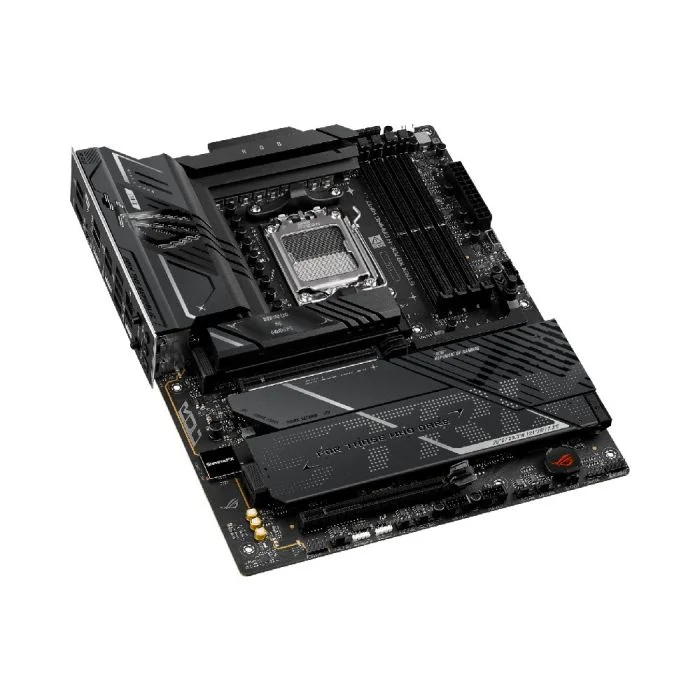

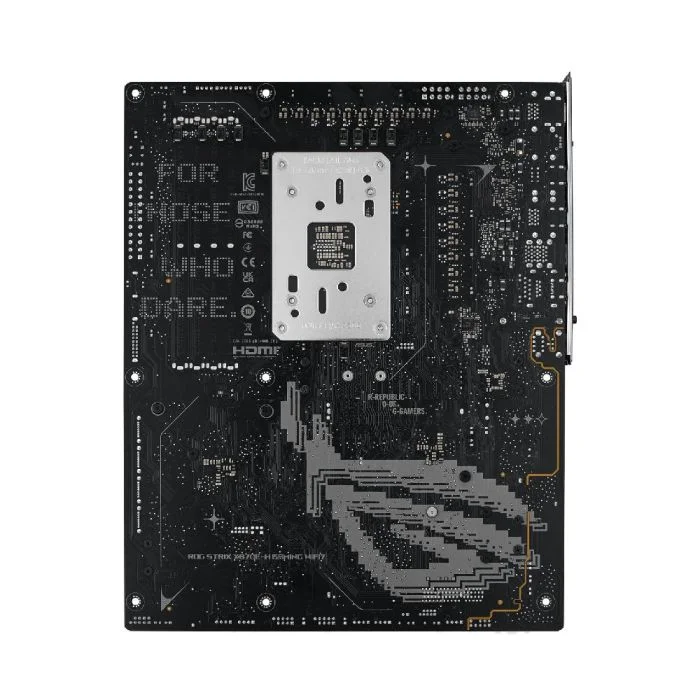

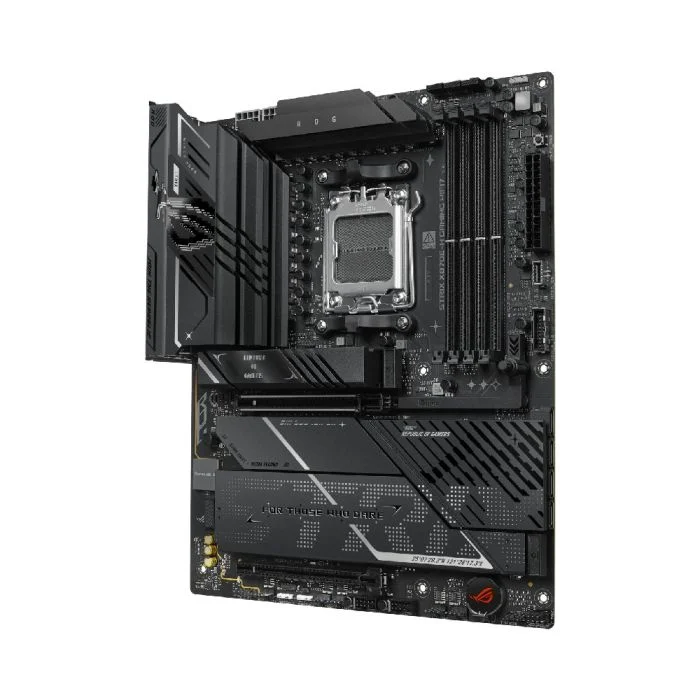

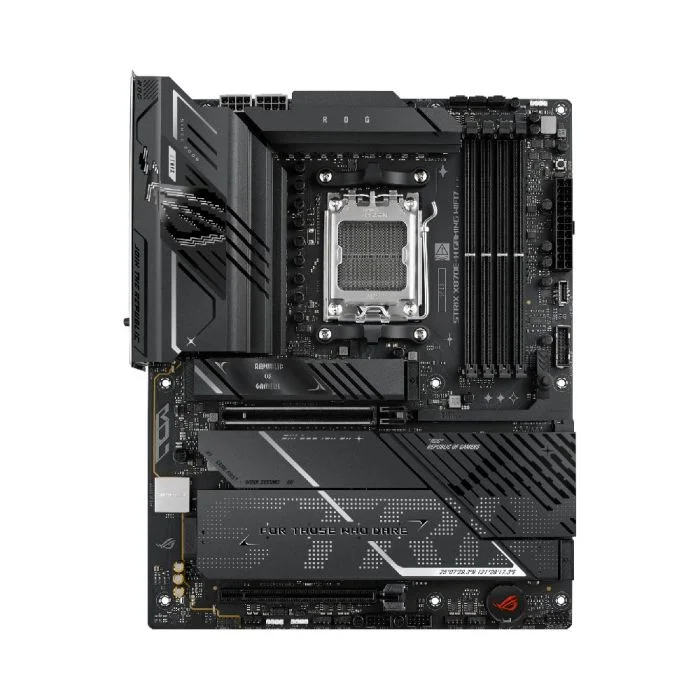

Placa Mãe Asus Rog Strix X870e-h Gaming Wifi7 Am5 4xDDR5 Amd X870e Atx

Especificações Técnicas

Processador

Soquete AMD AM5 para processadores AMD Ryzen™ das séries 9000, 8000 e 7000 para desktops*

* Consulte

https://www.asus.com/support/download-center/ para obter a lista de processadores compatíveis.

Chipset

AMD X870E

Memória

4 slots DIMM, máx. 256 GB, DDR5

Suporta até 8000+ MT/s (OC) com processadores Ryzen™

Séries 9000, 8000 e 7000

Arquitetura de memória de canal duplo

Suporta Perfis Estendidos AMD para

Overclocking (EXPO™)

Suporta DIMM Fit / DIMM Fit Pro

Perfil de Memória Aprimorado ASUS (AEMP)

* Os tipos de memória suportados, a taxa de dados

(velocidade) e o número de módulos DRAM variam dependendo da CPU e da configuração da memória.

Para obter mais informações, consulte a lista de suporte de CPU/memória

na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/download-center/.

Os ajustes serão feitos com base nas especificações dos produtos de memória produzidos em massa

disponíveis no mercado.

** A memória DDR5 sem ECC e sem buffer

suporta a função ECC integrada.

Gráficos

1 porta HDMI™**

2 portas USB4® (40 Gbps) suportam USB

saídas de vídeo Type-C®***

* As especificações gráficas podem variar entre

os tipos de CPU. Consulte as especificações da CPU AMD.

** Suporta 4K a 60 Hz conforme especificado em HDMI

2.1.

*** Suporta no máximo 4K a 60 Hz conforme especificado em

DisplayPort 1.4a

**** O suporte à resolução VGA depende da

resolução do processador ou da placa gráfica.

Slots de Expansão

Processadores AMD Ryzen™ Série 9000 e 7000 para Desktop

*

1 slot PCIe 5.0 x16 (compatível com o modo x16)

Processadores AMD Ryzen™ Série 8000 para Desktop*

1 slot PCIe 4.0 x16 (compatível com os modos x8/x4)**

Chipset AMD X870E

1 slot PCIe 4.0 x16 (compatível com o modo x4)

* Consulte a tabela de bifurcação PCIe

no site de suporte (https://www.asus.com/support/FAQ/1037507/).

** As especificações variam de acordo com o tipo de CPU.

- Para garantir a compatibilidade do dispositivo

instalado, consulte https://www.asus.com/support/download-center/ para obter

a lista de periféricos compatíveis.

Armazenamento

Suporta 4 slots M.2 e 4 portas SATA 6Gb/s

Processadores AMD Ryzen™ Série 9000 e 7000 para Desktop

Slot M.2_1 (Chave M), tipo 2242/2260/2280

(suporta modo PCIe 5.0 x4)

Slot M.2_2 (Chave M), tipo 2280/22110

(suporta modo PCIe 5.0 x4)*

Processadores AMD Ryzen™ Série 8000 para Desktop*

Slot M.2_1 (Chave M), tipo 2242/2260/2280

(suporta modo PCIe 4.0 x4/x2)

Slot M.2_2 (Chave M), tipo 2280/22110 (Não

suporta)**

Chipset AMD X870E

Slot M.2_3 (Chave M), tipo Slot M.2_4 (Key M), tipo 2280 (compatível com o modo PCIe 4.0 x4)

4 portas SATA 6Gb/s

* O slot M.2_2 compartilha a largura de banda com o PCIEX16(G5).

Quando o slot M.2_2 estiver ocupado com um SSD, o PCIEX16(G5) funcionará apenas em x8.

** O slot M.2_2 será desativado ao usar processadores AMD

Ryzen™ Série 8000 para desktops.

Suporte a RAID

Tecnologia AMD RAIDXpert2*

Processadores Ryzen™ Série 9000: RAID

0/1/5/10

Processadores Ryzen™ Série 8000: RAID 0/1

Processadores Ryzen™ Série 7000: RAID 0/1/10

* As especificações variam de acordo com o tipo de CPU.

Ethernet

1 x Ethernet Realtek 5Gb

ASUS LANGuard

Conexões sem fio e Bluetooth

Wi-Fi 7 (Realtek® RTL8922AE)

Wi-Fi 7 2x2* (802.11be)

Compatível com as bandas de frequência de 2,4/5/6 GHz**

Compatível com a largura de banda de 160 MHz do Wi-Fi 7

Bluetooth® v5.4***

*Os recursos de Wi-Fi podem variar dependendo do

sistema operacional.

Para o

Windows 11, o Wi-Fi 7 requer a versão 24H2 ou posterior para funcionar corretamente.

O Windows 11 21H2/22H2/23H2 suporta apenas Wi-Fi 6E.

Para o

Windows 10, apenas o Wi-Fi 6 é compatível.

** A banda de frequência e a largura de banda do Wi-Fi de 6 GHz

podem variar de acordo com o país.

*** A versão do Bluetooth® pode variar.

Consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.

USB

USB traseiro (total de 14 portas)

2 portas USB4® (40 Gbps) (2 portas USB Type-C®)

4 portas USB 10 Gbps (3 portas Type-A + 1 porta USB Type-C® com carregamento rápido PD/PPS de até 30 W)**

6 portas USB 5 Gbps (6 portas Type-A)

2 portas USB 2.0 (2 portas Type-A)

USB frontal (total de 7 portas)

1 conector USB 20 Gbps (compatível com USB Type-C®)

1 conector USB 5 Gbps que suporta 2 portas USB 5 Gbps adicionais

2 conectores USB 2.0 que suportam 4 portas USB 2.0 adicionais

* Saída de alimentação USB Type-C®: máx.

5V/3A

** Saída de alimentação USB Type-C®: 5V/9V

máx. 3A, 12V máx. 2,5A, 15V máx. 2.0A

Áudio

Realtek ALC1220P Som Surround 7.1

CODEC de Áudio de Alta Definição*

- Detecção de impedância para saídas de fone de ouvido frontais e traseiras

- Amplificador de áudio interno para aprimorar o

som da mais alta qualidade para fones de ouvido e alto-falantes

- Suporta: Detecção de conector,

Multi-streaming, Reconfiguração de conector do painel frontal

- Saída de reprodução estéreo de alta qualidade com SNR de 120 dB

e entrada de gravação com SNR de 113 dB (entrada de linha)

- Suporta reprodução de até 32 bits/192 kHz

*

Recursos de áudio

- Tecnologia de blindagem SupremeFX

- Amplificador Savitech SV3H712

- Porta de saída óptica S/PDIF traseira

- Capacitores de áudio premium

- Cobertura de áudio

* A porta LINE OUT no painel traseiro

não suporta áudio espacial. Se desejar usar áudio espacial, certifique-se de

conectar seu dispositivo de saída de áudio à entrada de áudio no painel frontal do seu

chassi ou usar um dispositivo de interface de áudio USB.

Portas de E/S do Painel Traseiro

2 portas USB4® (40 Gbps) (2 portas USB Type-C®)

4 portas USB 10 Gbps (3 portas Type-A + 1 porta USB Type-C® com carregamento rápido PD/PPS de até 30 W)**

6 portas USB 5 Gbps (6 portas Type-A)

2 portas USB 2.0 (2 portas Type-A)

1 porta HDMI™

1 módulo Wi-Fi

1 porta Ethernet Realtek 5 Gb

2 conectores de áudio

1 porta de saída óptica S/PDIF

1 botão BIOS FlashBack™

1 botão Clear CMOS

Conectores de E/S Internos

Relacionados a Ventoinhas e Refrigeração

1 conector de 4 pinos para ventoinha da CPU

1 conector de 4 pinos para ventoinha óptica da CPU

1 conector de 4 pinos para bomba AIO

5 conectores de 4 pinos para ventoinhas do gabinete

Relacionados à Alimentação

1 conector de alimentação principal de 24 pinos

2 Conector de alimentação da CPU de 8 pinos +12V

Relacionado ao armazenamento

4 slots M.2 (Key M)

4 portas SATA 6Gb/s

USB

1 conector USB 20Gbps (compatível com USB Type-C®)

1 conector USB 5Gbps que suporta 2 portas USB 5Gbps adicionais

2 conectores USB 2.0 que suportam 4 portas USB 2.0 adicionais

Diversos

3 conectores RGB Gen 2 endereçáveis

1 conector de intrusão do gabinete

1 jumper de sobretensão da CPU

1 conector de áudio do painel frontal (F_AUDIO)

1 botão Iniciar

1 conector de sistema do painel frontal de 10 pinos

1 conector do sensor térmico

Características Especiais

Extreme Engine Digi+

- Capacitores metálicos pretos de 5K

ASUS Q-Design

- M.2 Q-Latch

- M.2 Q-Release

- Slot PCIe Q-Release

- Q-Antenna

- Q-Dashboard

- Q-DIMM

- Q-LED (CPU [vermelho], DRAM [amarelo], VGA

[branco], Dispositivo de Inicialização [verde-amarelo])

- Q-Slot

Solução Térmica ASUS

- Dissipador de calor M.2

- Design de dissipador de calor VRM

ASUS EZ DIY

- Botão BIOS FlashBack™

- LED BIOS FlashBack™

- Botão Clear CMOS

- ProCool II

- Painel de E/S pré-montado

- SafeSlot

- SafeDIMM

Aura Sync

- Conectores RGB Gen 2 endereçáveis

Recursos de Software

Software Exclusivo ROG

- ROG CPU-Z

- Dolby Atmos

Software Exclusivo ASUS

Armoury Crate

- Aura Creator

- Aura Sync

- Fan Xpert 4 (com AI Cooling II)

- GameFirst

ASUS AI Advisor

ASUS DriverHub

- AIDA64 Extreme (60 dias de avaliação gratuita)

- HWiNFO

ASUS GlideX

USB Wattage Watcher

TurboV Core

Adobe Creative Cloud (Avaliação gratuita)**

Norton 360 for Gamers (60 dias de avaliação gratuita)

WinRAR (40 dias de avaliação gratuita)

BIOS UEFI

Guia de Overclocking com IA

AI Cache Boost

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

- ASUS MyHotkey

FlexKey

* Para mais recursos de software, visite

o site de suporte da ASUS ou consulte www.asus.com/support para obter informações adicionais.

** Para obter informações detalhadas sobre os

modelos compatíveis e regiões restritas para esta oferta de resgate, consulte

https://www.asus.com/content/asus-offers-adobe-creative-cloud/.

BIOS

ROM Flash de 256 MB, BIOS UEFI AMI

Gerenciamento

WOL por PME, PXE

Acessórios

Cabos

2 cabos SATA 6Gb/s

Diversos

1 antena ASUS WiFi Q-Antenna

1 pacote de abraçadeiras

1 pacote de travas M.2 Q-Latch

1 chaveiro ROG

1 adesivo ROG Strix

4 borrachas M.2

Documentação

1 guia de início rápido

Sistema Operacional

Windows 11

Formato

Formato ATX

30,5 cm x 24,4 cm (12 polegadas x 9,6 polegadas)

Altura Real

0

Largura Real

0

Profundidade Real

0

Peso Real

0

Garantia do Fornecedor

3 Meses

Fabricante

Asus
