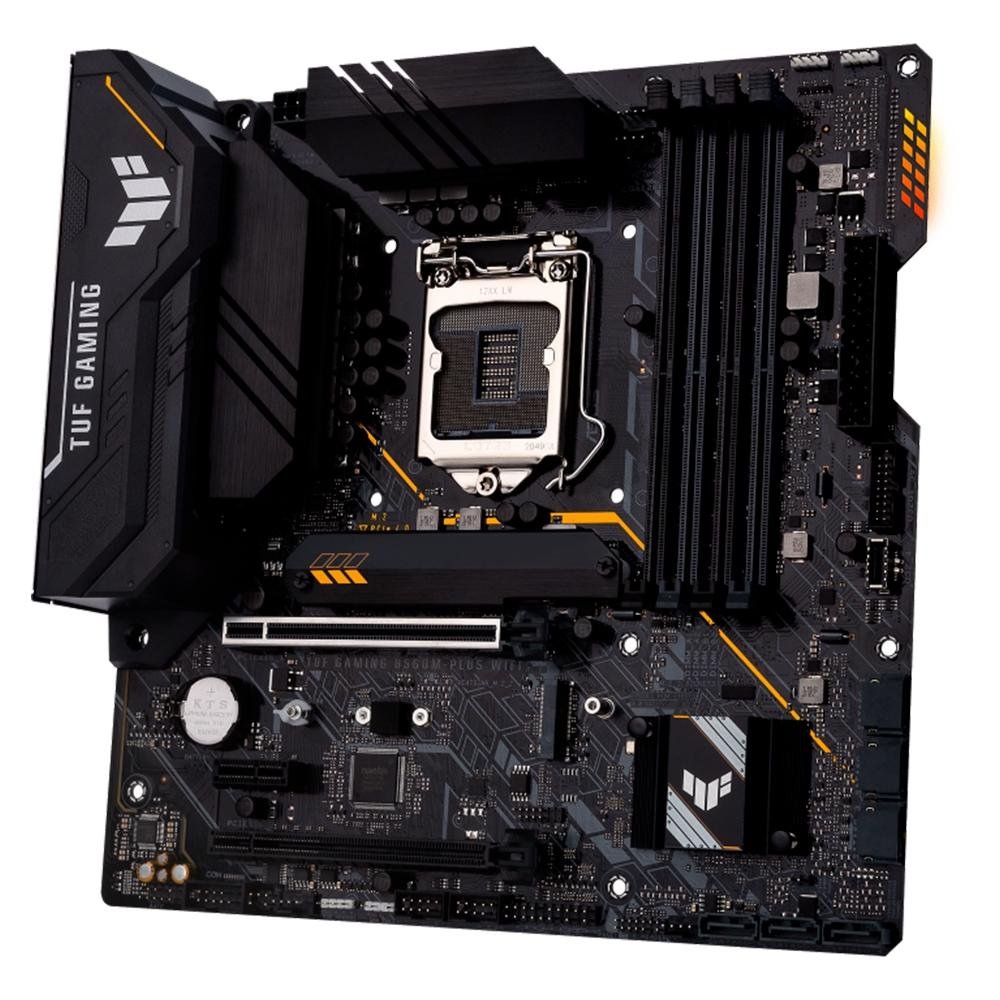

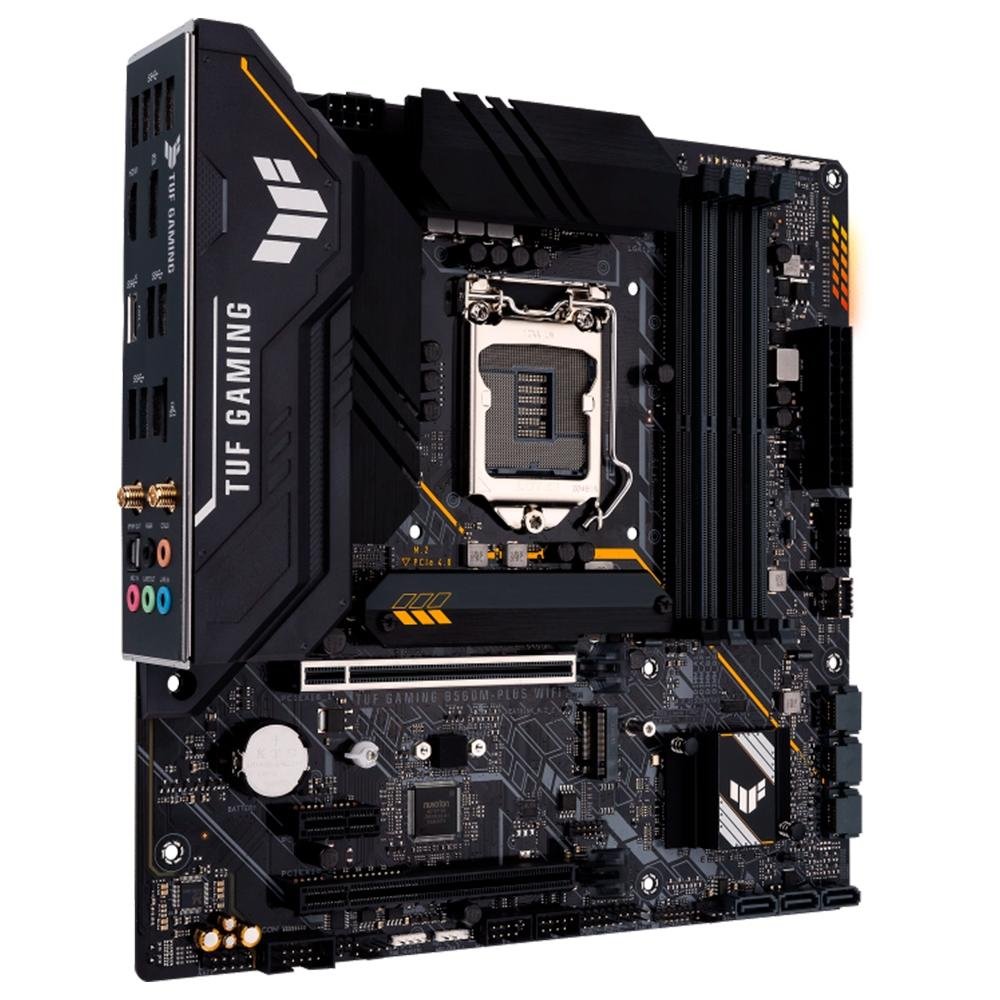

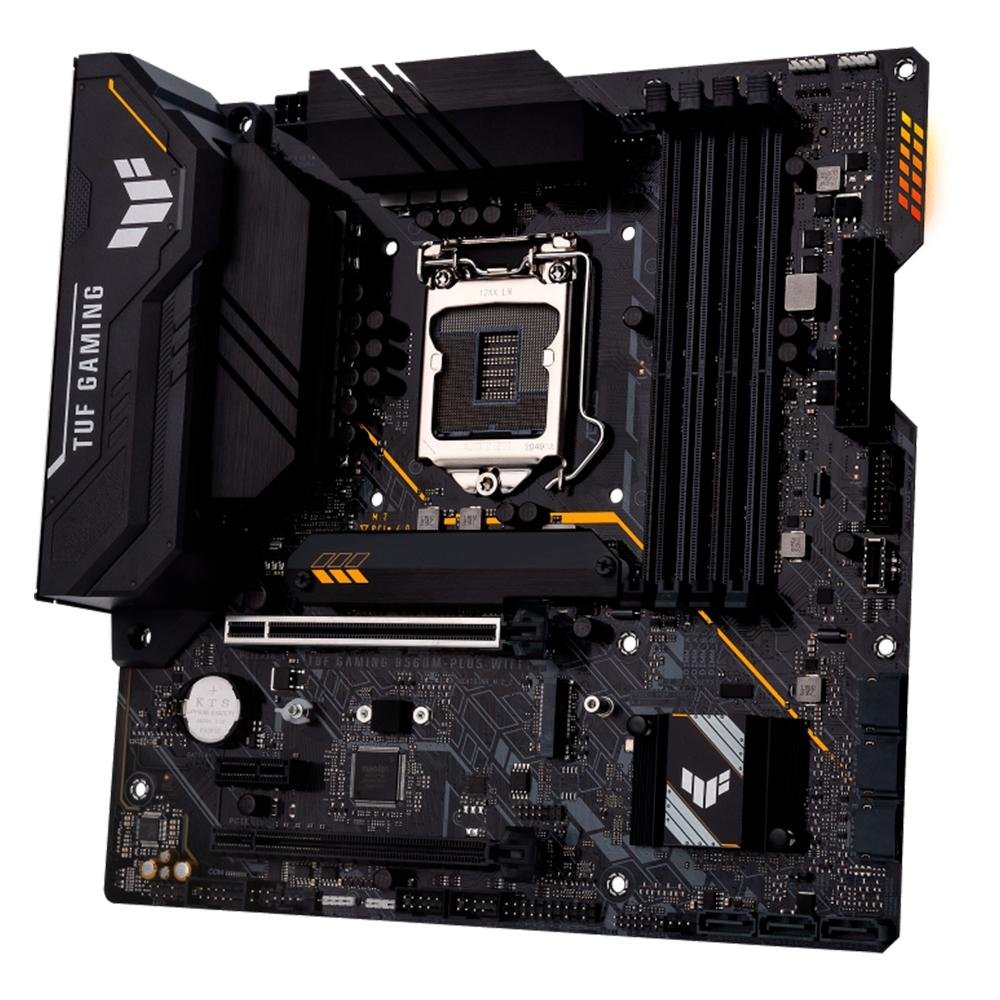

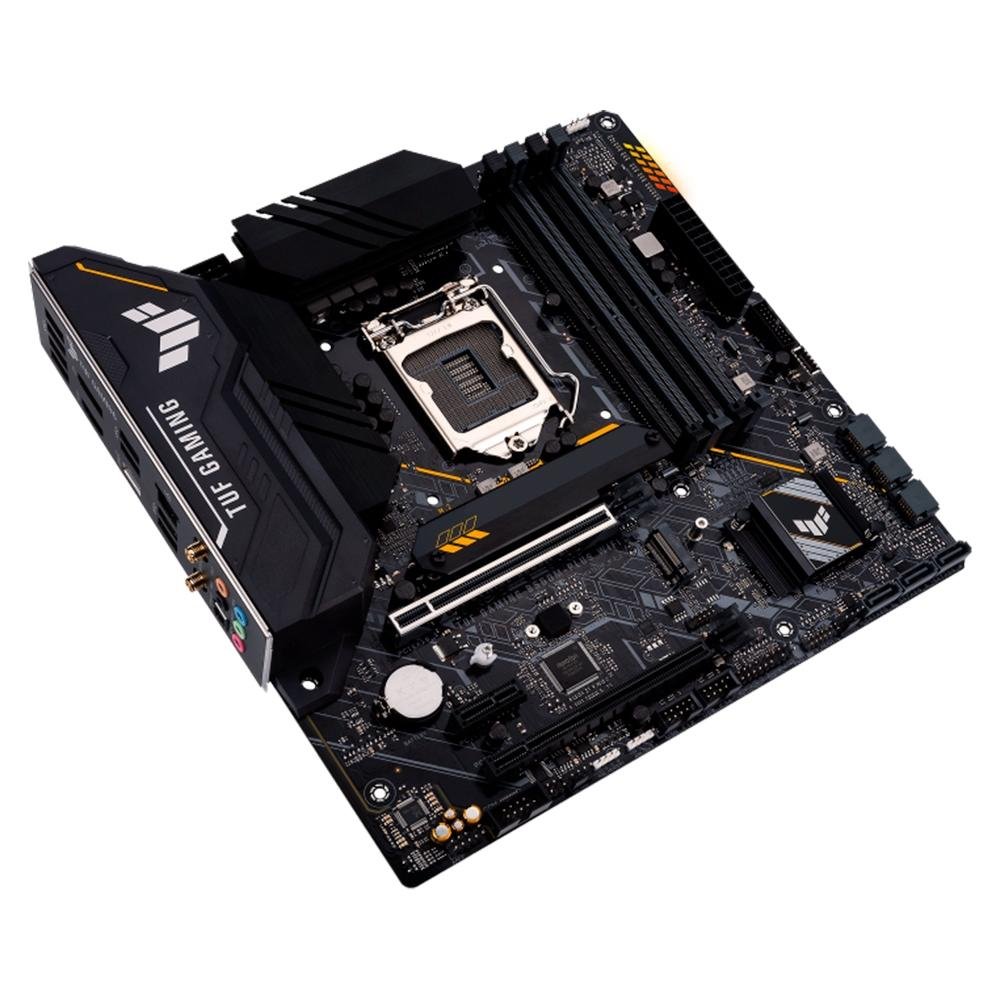

Placa-Mãe ASUS TUF GAMING B560M-PLUS WIFI, Intel LGA1200, microATX, DDR4 - 90MB1770-M0EAY0

Características:

- Marca: Asus

- Modelo: TUF GAMING B560M-PLUS WIFI

Especificações:

CPU:

- Intel Socket LGA1200 para processadores Intel Core de 11ª geração e processadores Intel Core de 10ª geração, Pentium Gold e Celeron

- Suporta CPU Intel 14 nm

- Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0 **

* Consulte www.asus.com para obter a lista de suporte de CPU.

** O suporte da tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset:

- B560

Memória:

- Tamanho máximo da memória: 128 GB

- DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200/2933/2800/2666/2400/2133 MHz não-ECC, memória sem buffer *

- Arquitetura de memória de canal duplo

- Suporta Intel Extreme Memory Profile (XMP)

- OptiMem II

* Os processadores Intel Core i7 / i9 de 10ª geração suportam 2933/2800/2666/2400/2133 nativamente, outros funcionarão na taxa de transferência máxima de DDR4 2666 MHz.

* Os processadores Intel de 11ª geração suportam 3200/2933/2800/2666/2400/2133 nativamente.

* Consulte www.asus.com para Memory QVL (Qualified Vendors Lists), e o suporte à frequência de memória depende dos tipos de CPU.

Gráficos:

- 1x DisplayPort 1.4

- 1x HDMI 1.4 / 2.0 **

* As especificações gráficas podem variar entre os tipos de CPU.

** Os processadores Intel de 11ª e 10ª gerações suportam DisplayPort 1.4 com no máx. resolução de 4096 x 2304 @ 60Hz. Consulte www.intel.com para obter atualizações.

*** Apenas os processadores Intel 11ª geração suportam HDMI 2.0 com máx. resolução de 4K a 60 Hz, outros suportarão apenas HDMI 1.4 com máx. resolução de 4K a 30 Hz. Consulte www.intel.com para obter atualizações.

Slots de expansão:

- Intel 11 th e 10 th Gen Processadores

1 x slot (s) PCIe 4.0 / 3.0 x16 *

- Os processadores Intel 11ª geração suportam PCIe 4.0 x16

- Processadores Intel 10ª geração suportam PCIe 3.0 x16

Chipset Intel B560

- 1 slot PCIe 3.0 x16 (suporta modo x4)

- 1x slots PCIe 3.0 x1

Armazenar:

- Suporta 2 slots M.2 e 6 portas SATA 6 Gb / s

- Intel 11 ª geração de processadores

Slot M.2_1 (chave M), tipo 2242/2260/2280

- Somente os processadores Intel 11ª geração suportam o modo PCIe 4.0 x4, este slot será desabilitado para outras CPUs

Chipset Intel B560

- Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta os modos PCIe 3.0 x4 e SATA) *

- 6 portas SATA de 6 Gb / s

- Para habilitar a memória Intel Optane (dispositivo de armazenamento híbrido), ela deve ser instalada em slots conectados ao PCH com a tecnologia de armazenamento Intel Rapid.

* O slot M.2_2 compartilha a largura de banda com SATA_2. Quando o slot M.2_2 estiver operando no modo SATA, o SATA_2 será desabilitado.

Ethernet:

- 1x Realtek 2,5 Gb Ethernet

- TUF LANGuard

Wireless e Bluetooth:

- Intel Wi-Fi 6

USB:

USB traseiro: total de 9 portas

- 2 portas USB 3.2 Gen 2 (2 x Tipo A)

- 3 portas USB 3.2 Gen 1 (2 x Tipo-A + 1 x USB Tipo-C)

- 4 portas USB 2.0 (4 portas Tipo A)

USB frontal: total de 7 portas

- 1 x conector (es) USB 3.2 Gen 1 (suporte (s) USB Type-C)

- 1 x suporte (s) de conector (es) USB 3.2 Gen 1 adicionais 2 portas USB 3.2 Gen 1

- 2 x suporte (s) de conector (es) USB 2.0 4 portas USB 2.0 adicionais

Áudio:

- Suporta: detecção de tomadas, multitransmissão, retificação de tomadas do painel frontal

- Suporta reprodução de até 24 bits / 192 kHz

Recursos de áudio:

- Blindagem de áudio

- Porta de saída S / PDIF óptica traseira

- Capacitores de áudio japoneses premium

- Camadas de PCB de áudio dedicadas

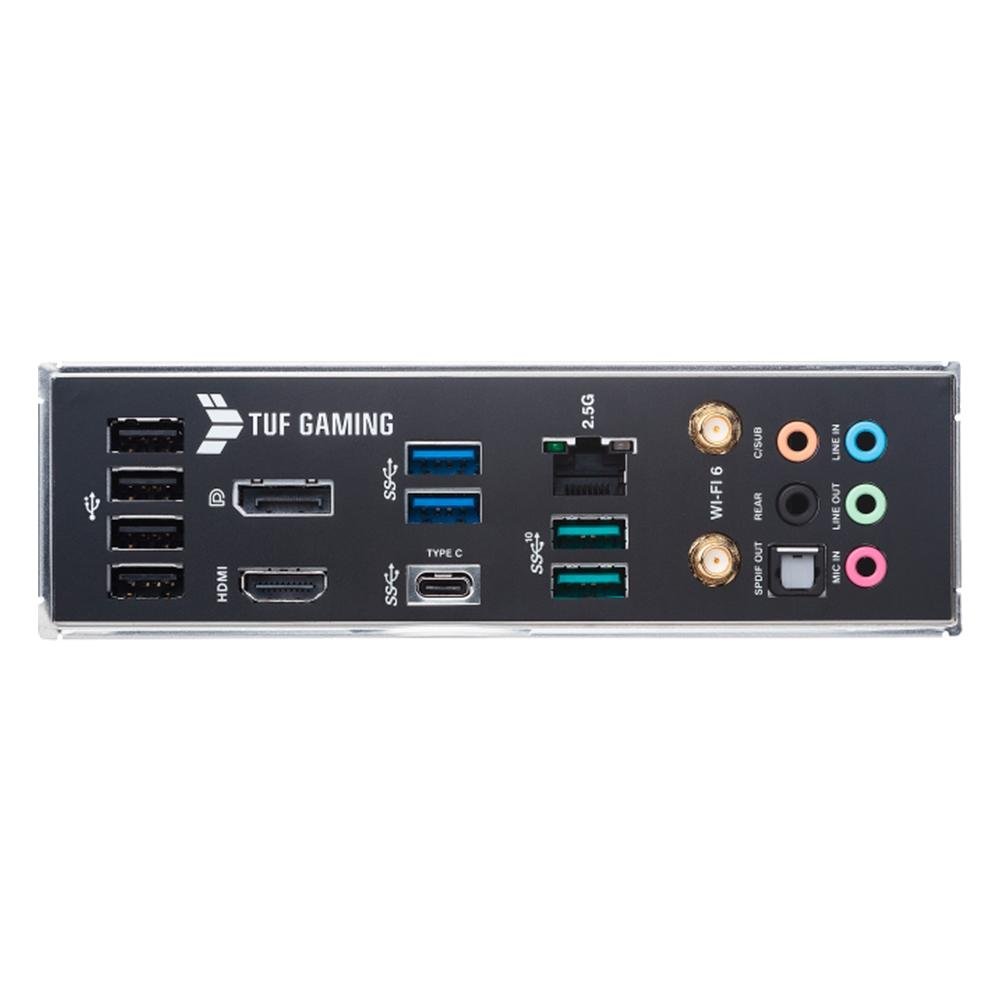

Portas de E / S do painel traseiro:

- 2 portas USB 3.2 Gen 2 (2 x Tipo A)

- 3 portas USB 3.2 Gen 1 (2 x Tipo-A, 1 x USB Tipo-C)

- 4 portas USB 2.0 (4 portas Tipo A)

- 1 x DisplayPort

- 1 porta HDMI

- 1 x Módulo ASUS Wi-Fi

- 1 porta Ethernet Realtek de 2,5 Gb

- 5 x conectores de áudio

- 1 porta de saída óptica S / PDIF

Conectores de E / S intrernais:

Relacionado com ventilador e refrigeração

- 1 x 4 pinos CPU Fan header (s)

- 1 x 4 pinos CPU OPT Fan header (s)

- Conector (es) de ventilador de chassi de 2 x 4 pinos

Relacionado ao poder

- 1 x conector de alimentação principal de 24 pinos

- 1 x 8 pinos + 12V conector de alimentação

Relacionado ao armazenamento

- 2 slots M.2 (chave M)

- 6 portas SATA de 6 Gb / s

USB

- 1 x conector USB 3.2 Gen 1 (suporte (s) USB Type-C)

- 1 x suporte (s) de conector (es) USB 3.2 Gen 1 adicionais 2 portas USB 3.2 Gen 1

- 2 x suporte (s) de conector (es) USB 2.0 4 portas USB 2.0 adicionais

Diversos

- 2 x cabeçalhos endereçáveis ​​de geração 2 AURA

- 2 x cabeçalho (s) RGB AURA

- 1 x cabeçalho CMOS claro

- 1 x cabeçalho da porta COM

- 1 x conector de áudio do painel frontal (AAFP)

- 1 x 20-3 pinos do painel do painel do sistema com função de intrusão do chassi

- 1 x cabeçalho Thunderbolt

Características especiais:

ASUS TUF PROTECTION

- Design de energia digital com DrMOS

- Proteção aprimorada de sobrecorrente DRAM

- Protetores ESD

- TUF LANGuard

- Proteção contra sobretensão

- SafeSlot Core +

- E / S traseira de aço inoxidável

ASUS Q-Design

- M.2 Q-Latch

- Q-DIMM

- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])

- Q-Slot

Solução Térmica ASUS

- Dissipador de calor flexível M.2

- Design do dissipador de calor VRM

ASUS EZ DIY

- ProCool

- Blindagem de E / S pré-montada

AURA Sync

- Cabeçalho (s) RGB AURA

- Cabeçalhos RGB endereçáveis ​​de geração 2

Recursos de software:

- Software Exclusivo ASUS:

- Caixa de Arsenal: AURA Creator, AURA Sync, Cancelamento de ruído AI bidirecional

- AI Suite 3: Utilitário de desempenho e economia de energia

- TurboV EVO

- EPU

- Digi + VRM

- Fan Xpert 2+: atualização EZ

- TUF GAMING CPU-Z

- AI Charger

- ASUS Turbo LAN

- Daemon Tools

- Fones de ouvido DTS personalizados para jogos

- MyAsus

- Software Norton Anti-virus (versão de teste gratuita)

- WinRAR

- UEFI BIOS

- ASUS EZ DIY: ASUS CrashFree BIOS 3, ASUS EZ Flash 3, Modo ASUS UEFI BIOS EZ

BIOS:

- 128 Mb Flash ROM, UEFI AMI BIOS

Gerenciabilidade:

- WOL por PME, PXE

Sistema operacional:

- Windows 10 de 64 bits

Fator de forma:

- Fator de forma mATX

- 9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)

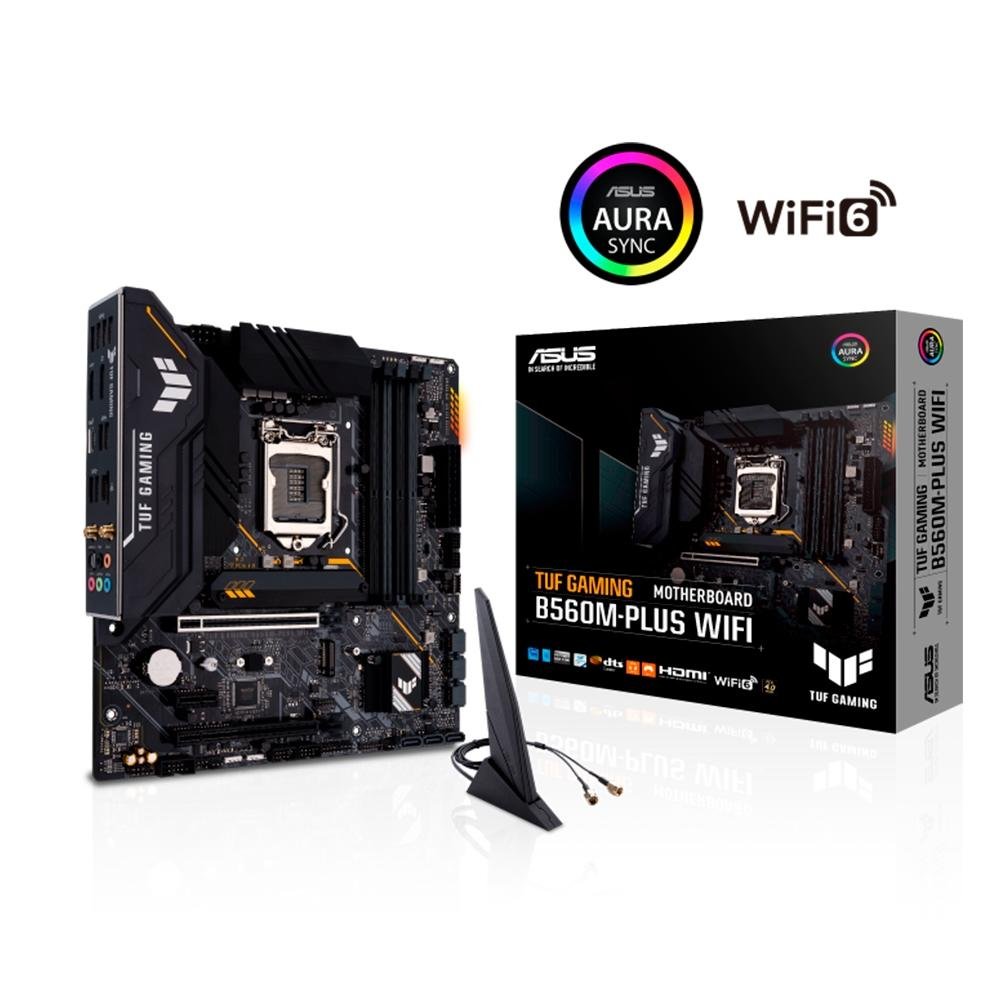

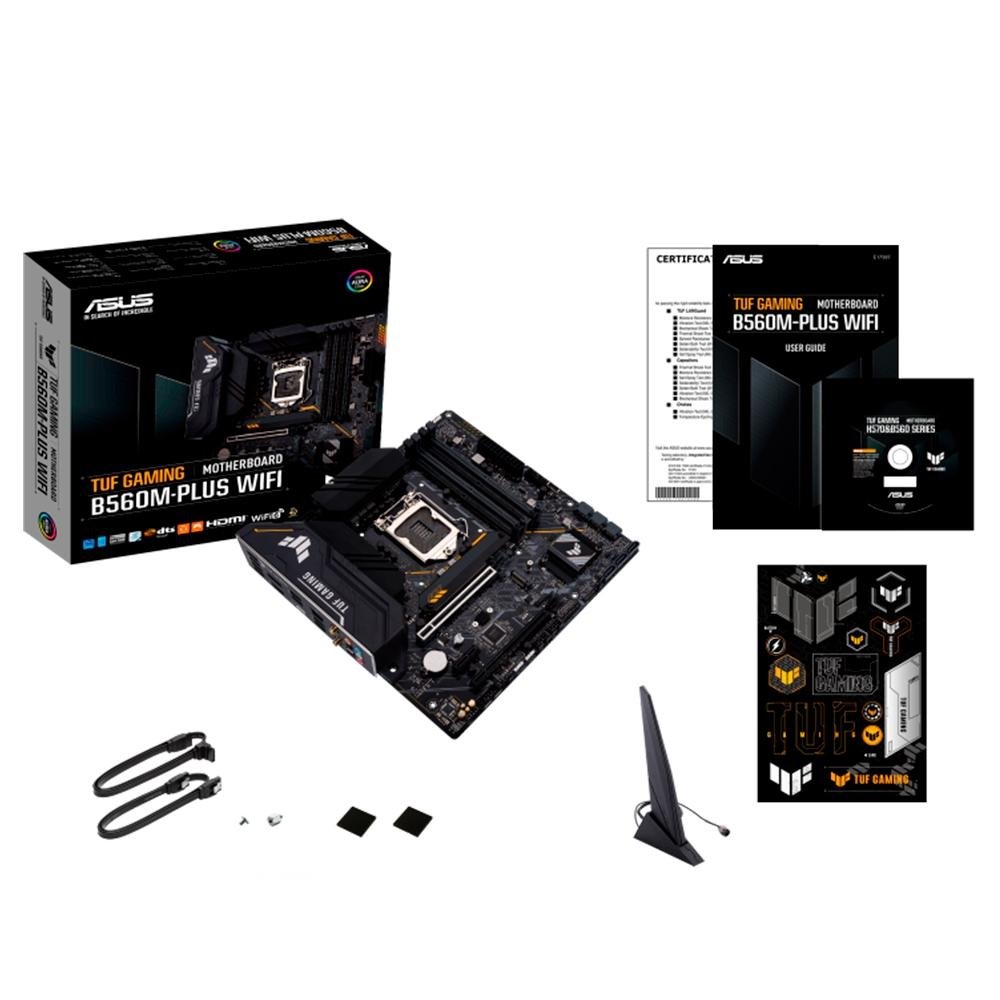

Conteúdo da Embalagem:

- Placa Mãe Asus TUF GAMING B560M-PLUS WIFI

- 2 cabos SATA 6 Gb / s

- 1 x antenas móveis ASUS Wi-Fi

- 1 x M.2 Pacote (s) de borracha

- 1 x pacote (s) de parafuso SSD M.2

- 1 x adesivo de jogos TUF

- 1 x DVD de suporte

- 1 x cartão de certificação TUF

- 1 x manual do usuário
