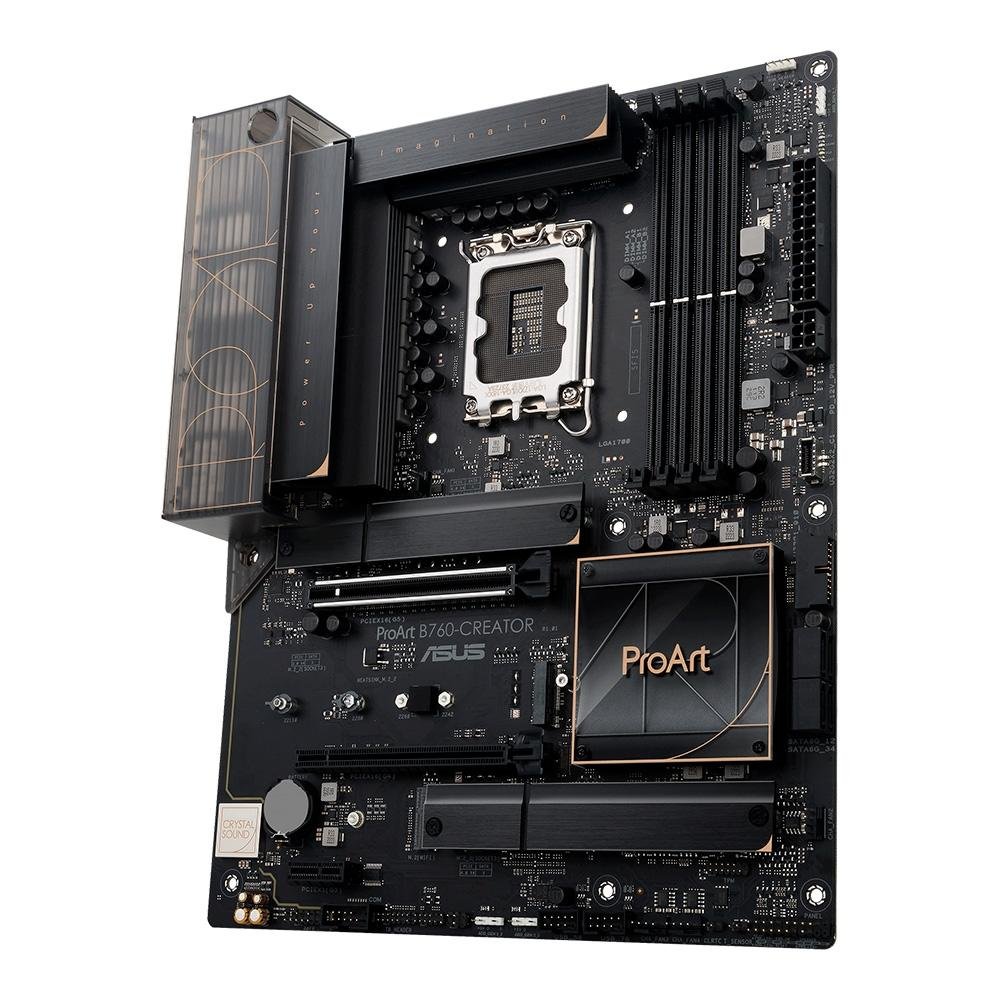

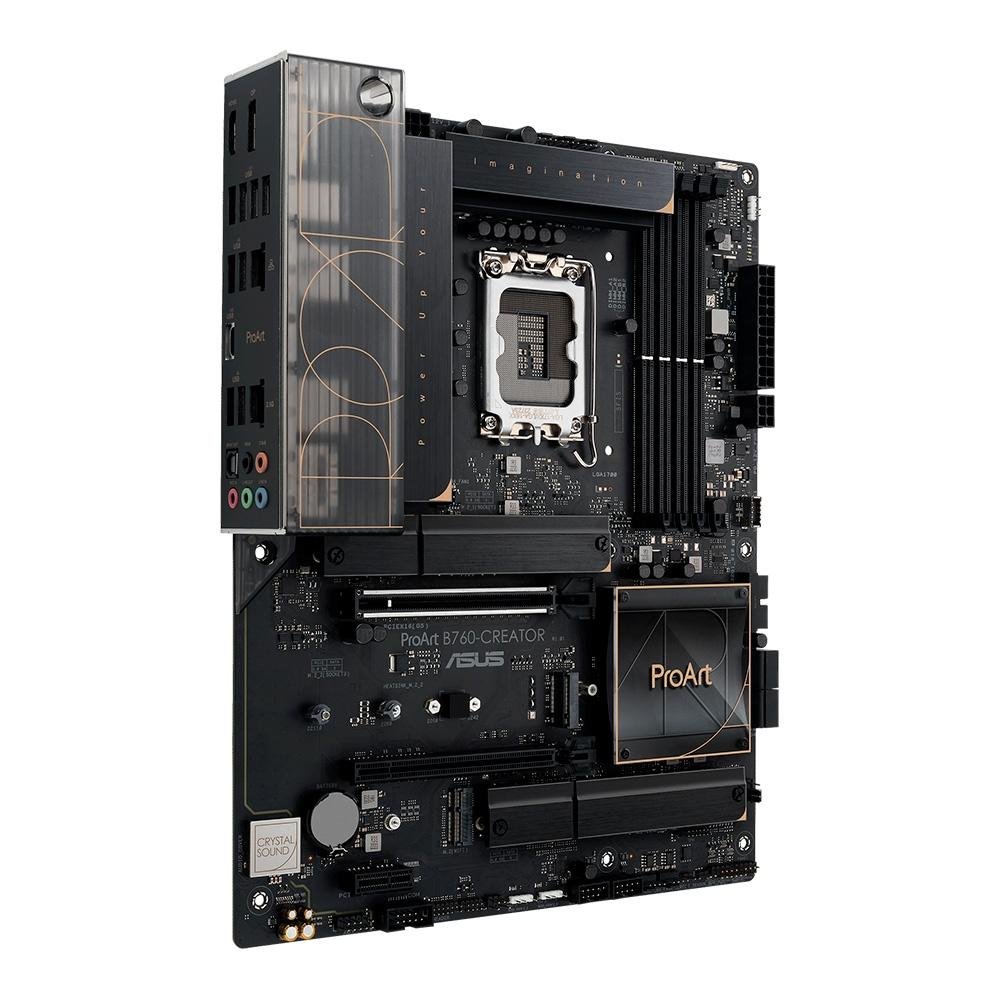

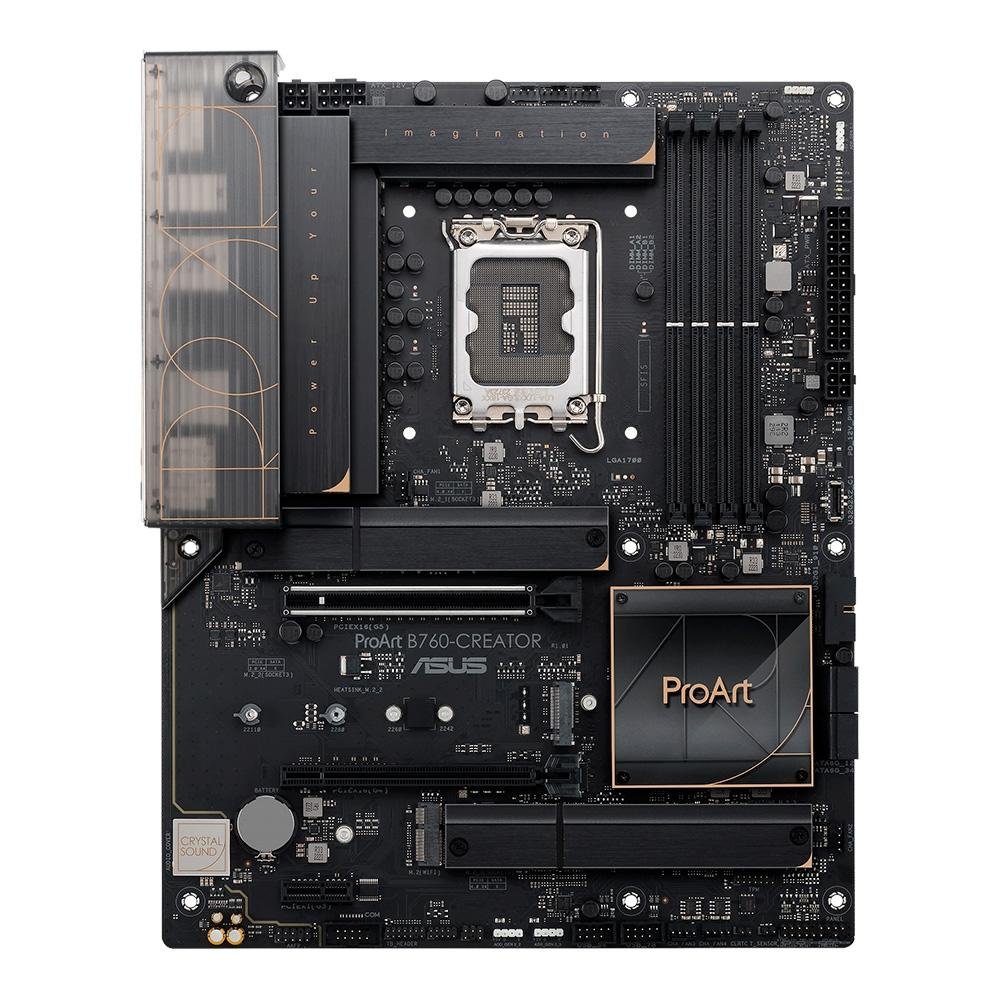

Placa-Mãe ASUS Proart B760-Creator, Intel, ATX, DDR5, Wi-Fi, Preto - 90MB1FY0-M0EAY0

Características:

- Marca: ASUS

- Modelo: 90MB1FY0-M0EAY0



Especificações:



Atualizações:

12/08/2024: A nova BIOS com microcódigo Intel (0x129) que melhora a estabilidade dos processadores Intel Core de 13ª e 14ª geração para desktop já está disponível. Por favor, visite o site de suporte para obter as últimas atualizações de BIOS.



CPU:

- Soquete Intel LGA1700 para processadores Intel Core de 13ª geração e processadores Intel Core, Pentium Gold e Celeron de 12ª geração*

- Suporta CPU Intel 10 nm

- Suporta tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0**

* Consulte www.asus.com para obter a lista de suporte de CPU.

** O suporte da tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.



Chipset:

- Chipset Intel B760



Memória:

- 4 x Memória DIMM, Max. 192GB, DDR5 Non-ECC, Un-buffered*

- Arquitetura de Memória Dual Channel

- Suporta Intel Extreme Memory Profile (XMP)

OptiMem II

* * Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da configuração da CPU e da memória. Para obter mais informações, consulte Suporte de CPU/Memória na guia Suporte ou visite https://www.asus.com/br/support/



Gráficos:

- 1 porta HDMI**

- 1 x porta DisplayPort ***



* As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

** Suporta 4K@60Hz conforme especificado no HDMI 2.1.

*** Suporte 8K@60Hz conforme especificado no DisplayPort 1.4.



Slots de Expansão:

Processadores Intel de 13ª e 12ª geração*

- 1 x slot PCIe 5.0/4.0/3.0 x16

Chipset Intel B760 *

- 1 x slot PCIe 4.0 x16 (suporta o modo x4)

- 1 x slot PCIe 3.0 x1**

** O PCIe X1 compartilha largura de banda com M.2_2. O PCIe X1 será desativado quando o M.2_2 for executado no modo PCIe x4 ativado manualmente.



Armazenamento:

- Suporte total 3 slots M.2 e 4 portas SATA 6Gb/s*

- Processadores Intel 13ª e 12ª geração

- Slot M.2_1 (Key M), tipo 2242/2260/2280/22110

- Os processadores Intel de 13ª e 12ª geração suportam o modo PCIe 4.0 x4



Chipset Intel B760**

- Slot M.2_2 (Key M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 3.0 x4)

- Slot M.2_3 (Key M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)

- 4 x portas SATA 6Gb/s**

* A tecnologia Intel Rapid Storage suporta SATA RAID 0/1/5/10.

*** O slot M.2_2 compartilha largura de banda com PCIe X1 e WiFi Key E. O M.2_2 será executado no modo PCI 3.0 x2 quando um dispositivo for detectado tanto no slot PCIe x1 quanto no WiFi Key E.



Rede:

- 1 x Ethernet Realtek 2,5 Gb

- 1 x Ethernet Intel  1 Gb

- ASUS LANGuard



Sem fio e Bluetooth:

- Apenas slot M.2 (Key E, CNVi & PCIe)*

*O módulo Wi-Fi é vendido separadamente.



USB:

USB traseiro (total de 9 portas):

- 1 porta USB 3.2 Gen 2 (10G) Tipo-C

- 4 x portas USB 3.2 Gen 1 (105G) (4 x Tipo-A)

- 4 x portas USB 2.0 (4 x Tipo-A)

USB frontal (total de 7 portas):

- 1 x conector USB 3.2 Gen 2x2 (20G) (suporta USB Tipo-C)

- 1 x header USB 3.2 Gen 1 (5G) suporta 2 x portas USB 3.2 Gen1 adicionais

- 2 x headers USB 2.0 suportam 4 portas USB 2.0 adicionais



Áudio:

CODEC Realtek 7.1 Surround Sound High Definition Audio*

- Suporta: Detecção de conector, Multi-streaming, redefinição de conector no Painel Frontal

- Suporta reprodução de até 24 bits/192 kHz*



Recursos de áudio:

- Capacitores de áudio premium

- Camadas da PCB dedicadas ao áudio

- Cobertura de áudio

- Circuito de-pop exclusivo

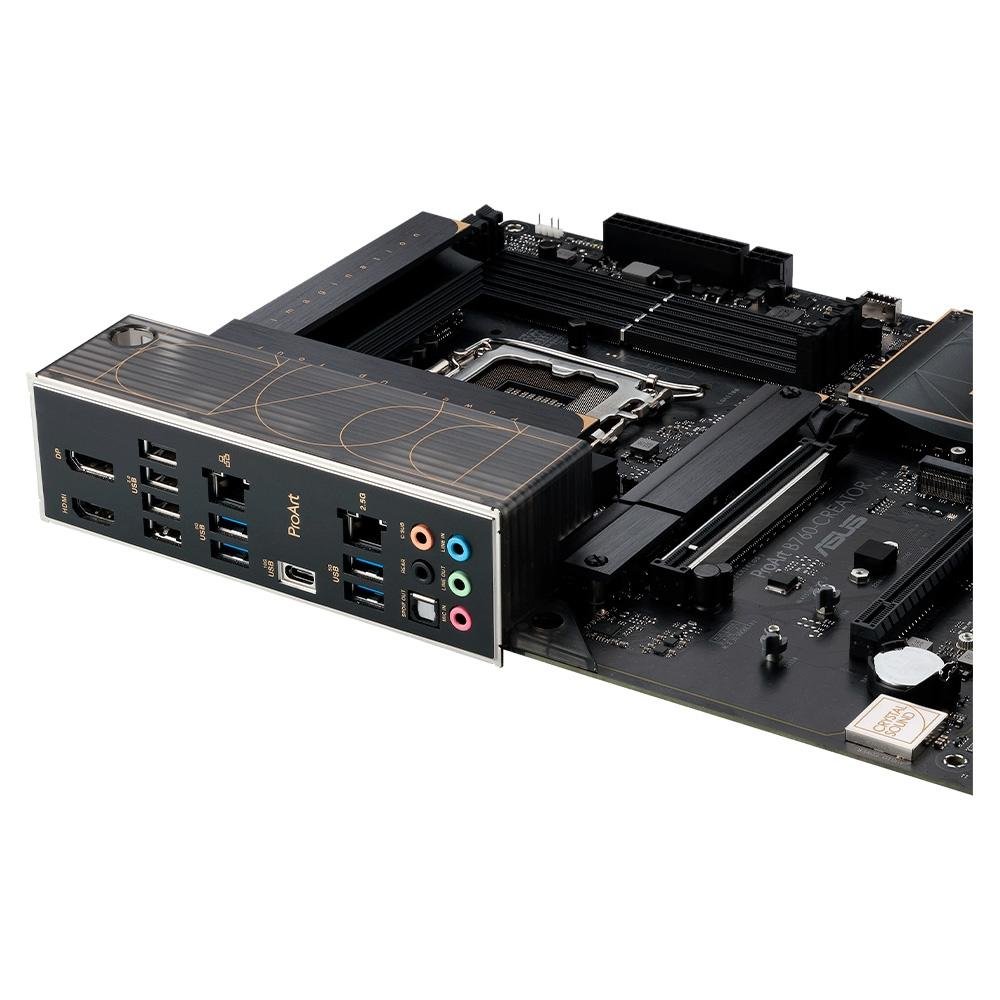

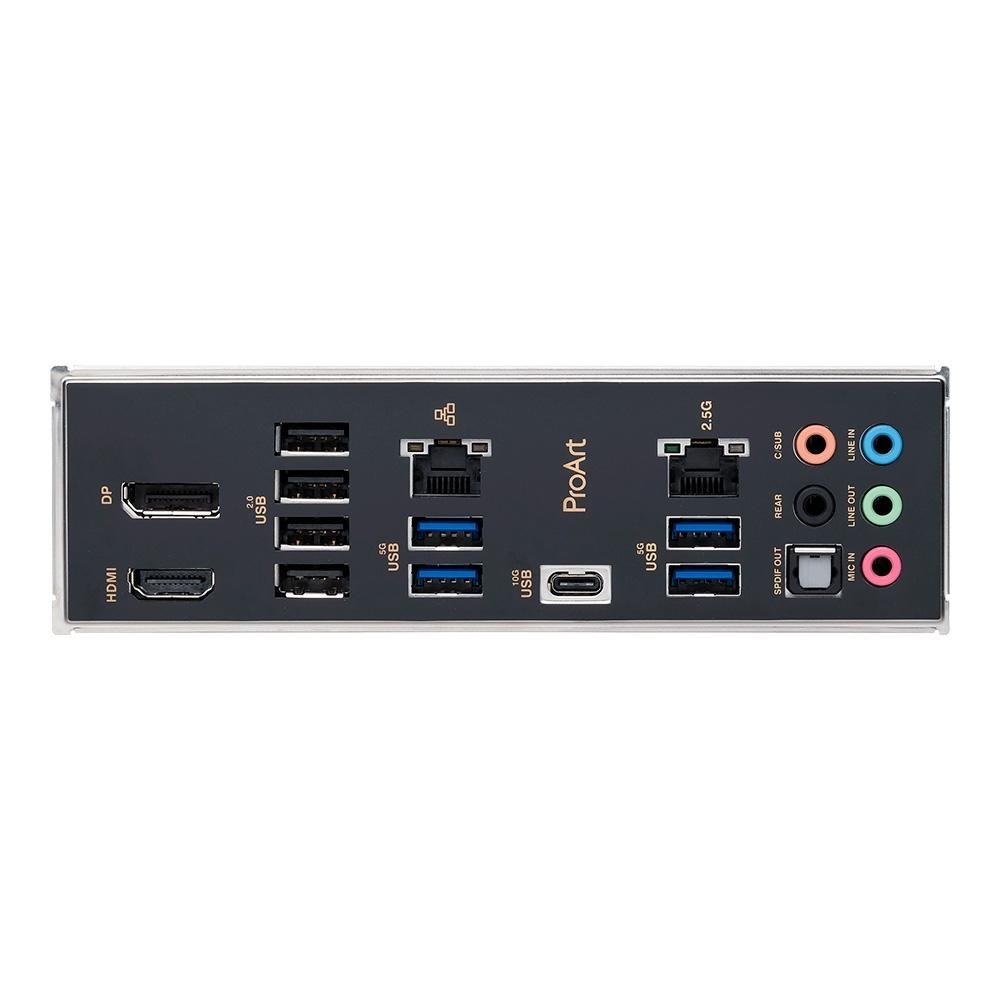

Portas I/O no painel Traseiro:

- 1 x porta USB 3.2 Gen 2 (10G) (1 x USB Tipo-C)

- 4 x portas USB 3.2 Gen 1 (5G) (4 x Tipo-A)

- 4 x portas USB 2.0 (4 x Tipo-A)

- 1 x DisplayPort

- 1 porta HDMI

- 1 porta Ethernet Realtek 2.5Gb

- 1 porta Ethernet Intel 1Gb

- 5 x conectores de áudio

- 1 x porta de saída óptica S/PDIF



Painel Interno:

Relacionado à Ventoinha e Refrigeração

- 1 x header de Ventoinha de CPU de 4 pinos

- 1 x header de Ventoinha OPT de CPU de 4 pinos

- 1 x header da bomba AIO de 4 pinos

- 4 x headers de Ventoinha do gabinete de 4 pinos

Relacionado à Energia:

- 1 x Conector de alimentação principal de 24 pinos

- 1 x Conector de alimentação +12V de 8 pinos

- 1 x Conector de alimentação +12V de 4 pinos

- 1 x Conector de alimentação PD_12V de 6 pinos

Relacionado ao armazenamento

- 3 slots M.2 (Key M)

- 4 portas SATA 6Gb/s

USB:

- 1 x conector USB 3.2 Gen 2x2 (20G) (suporta USB Tipo-C com 60W PD/QC4+)

- 1 x header USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

- 2 x headers USB 2.0 suportam 4 portas USB 2.0 adicionais

Diversos:

- 3 x headers Gen 2 endereçáveis

- 1 x headers AURA RGB

- 1 x header Clear CMOS

- 1 x header de porta COM

- 1 x header de áudio do painel frontal (AAFP)

- 1 x slot M.2 (Key E)

- 1 x header SPI TPM (14-1 pinos)

- 1 x header de painel do sistema de 20-5 pinos

- 1 x header de sensor térmico

- 1 x header Thunderbolt™



Recursos Especiais:

ASUS 5X PROTECTION III:

- DIGI+ VRM (- Design de energia digital com DrMOS)

- Proteção aprimorada contra sobrecorrente DRAM

- ESD Guards

- LANGuard

- Proteção contra sobretensão

- SafeSlot

- I/O traseira em aço inoxidável

ASUS Q-Design:

- M.2 Q-Latch

- Q Connector

- Q-DIMM

- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo esverdeado])

- Q-Slot

ASUS Thermal Solution:

- Dissipador de calor M.2 flexível

- Design do dissipador de calor VRM

ASUS EZ DIY:

- ProCool

- Escudo de I/O pré-montado

AURA Sync:

- Header AURA RGB

- Headers endereçáveis Gen 2



Recursos de software:

Software Exclusivo ASUS:

Armoury Crate

- AURA Creator

- AURA Sync

- Fan Xpert 4

- Two-Way AI Noise Cancelation

- Power Saving

AI Suite 3:

- Performance And Power Saving Utility

DIGI+ VRM

Turbo app

ASUS CPU-Z

Software de gerenciamento de TI suportado

- ASUS Control Center Express(ACCE)

ProArt Creator Hub:

CreationFirst

MyAsus

Norton 360 Deluxe (60 dias de teste gratuito)

WinRAR

UEFI BIOS:

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode



BIOS:

- 128 MB



Gerenciamento:

- WOL por PME, PXE

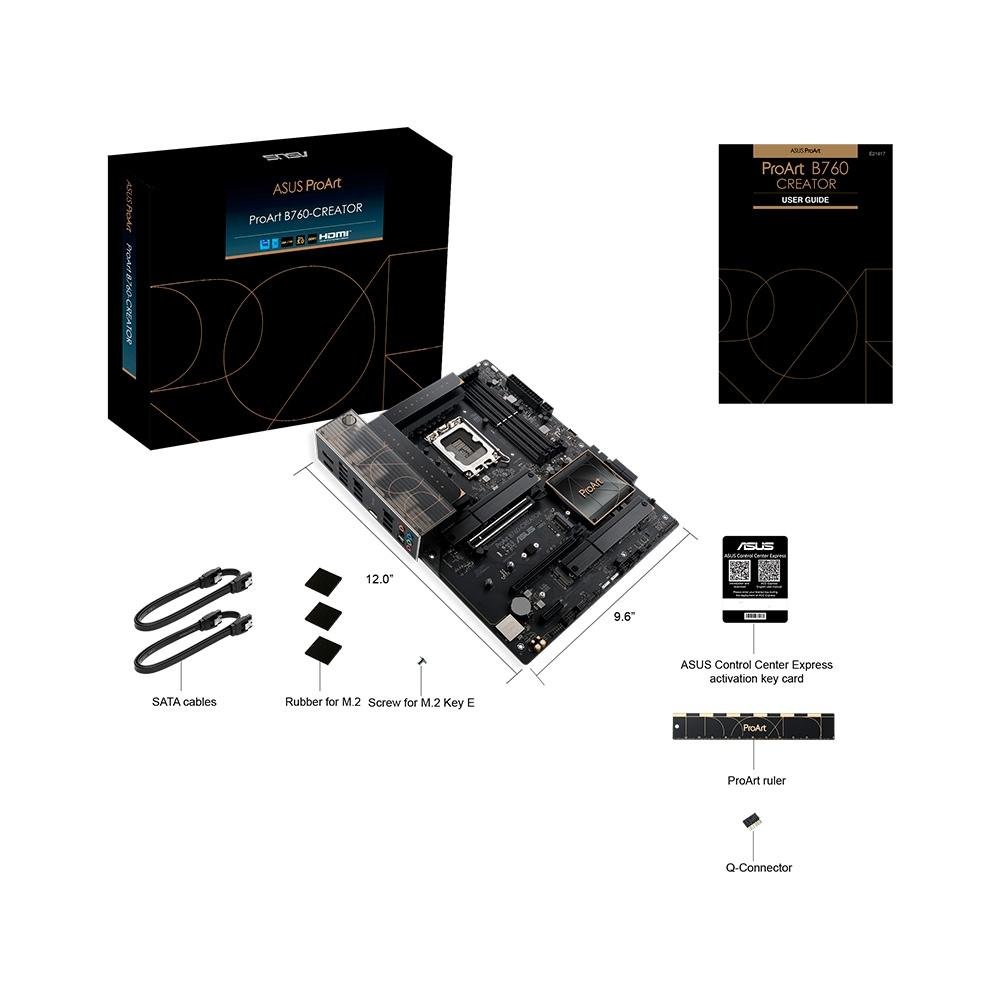

Acessórios:

Cabos

- 2 x cabos SATA 6Gb/s

Diversos:

- 2 x pacotes de borracha M.2

- 1 x pacote de parafusos para M.2 Key E

- 1 x régua ProArt

- 1 x Q-connector

Documentação:

- 1 x cartão-chave de ativação expressa ACC

- 1 x guia do usuário



Sistema Operacional:

- Windows 11 64 bits, Windows 10 64 bits



Formato:

- Fator de Forma ATX

- 12 pol x 9.6 pol ( 30.5 cm x 24.4 cm )

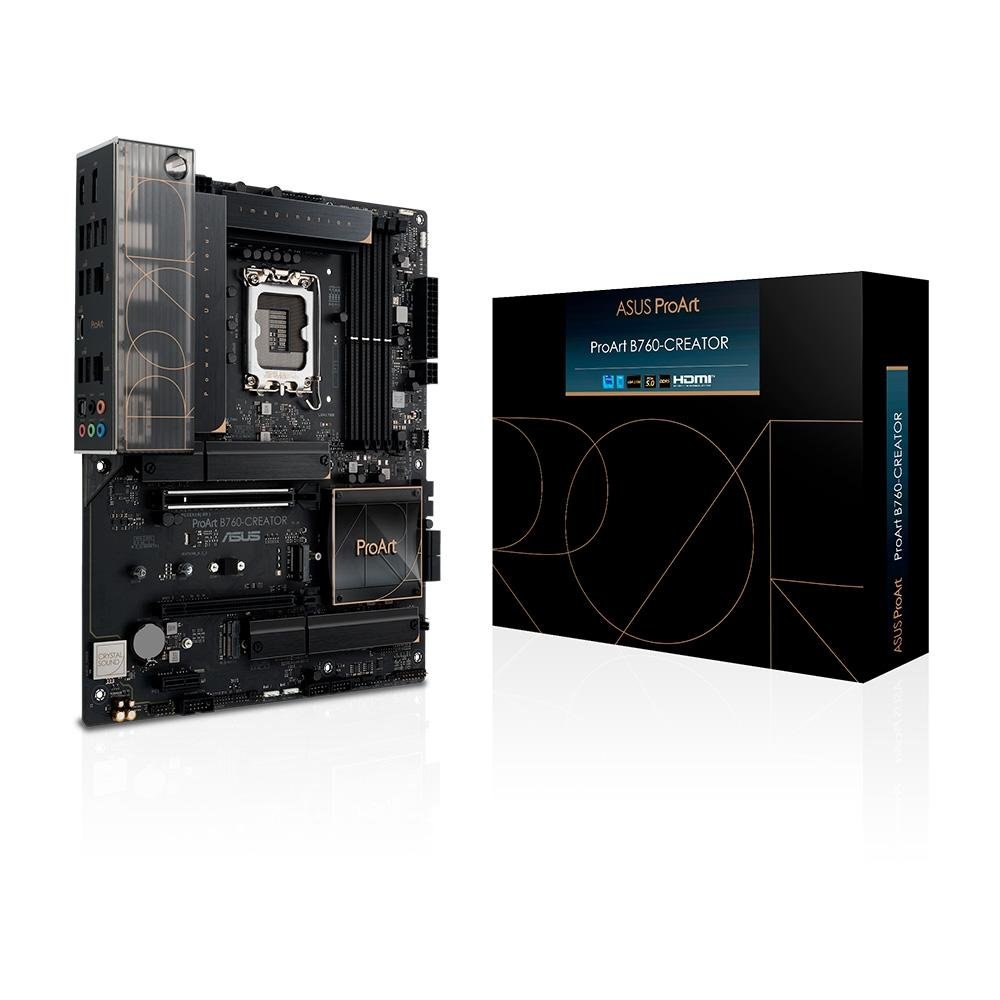

Conteúdo da Embalagem:

- Placa Mãe
