Placa Mãe ASUS PROART X870E-CREATOR WIFI 7, AMD AM5, DDR5, WIFI - 90MB1IG0-M0EAY0

Características:

- Marca: Asus

- Modelo: PROART X870E-CREATOR WIFI



Especificações:



CPU

- Soquete AMD AM5 para Processadores Desktop AMD Ryzen™ Séries 9000 & 8000 & 7000*



*Consulte www.asus.com para a lista de suporte de CPU.



Chipset

- AMD X870E



Memória

- 4 x DIMM slots, max. 192GB, DDR5

- Suporta até 8000+MT/s(OC) com Processadores Ryzen™ Série 9000, 8000+MT/s(OC) com Processadores Ryzen™ Série 8000, 8000+MT/s(OC) com Processadores Ryzen™ Série 7000

- ECC e Non-ECC Un-buffered DIMM

- Arquitetura de Memória Dual Channel

- Suporta Perfis Estendidos da AMD para Overclocking (EXPO™) ASUS Enhanced Memory Profile (AEMP)



* Tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da configuração da CPU e da memória, para mais informações, consulte www.asus.com para a lista de suporte de memória.

* Memória DDR5 Non-ECC Un-buffered suporta função On-Die ECC.



Gráficos

- 1 x porta HDMI™**

- 2 x portas USB4® (40Gbps) suportam saídas de vídeo USB Type-C®***



* As especificações gráficas podem variar entre os tipos de CPU. Consulte as especificações da CPU AMD.

** Suporta 4K@60Hz conforme especificado no HDMI 2.1.

*** Suporta no máximo 8K@60Hz conforme especificado no DisplayPort 1.4.

**** Saída em USB4_EC1 e USB4_EC2, cada uma requer um cabo adaptador USB-C® para DisplayPort. O suporte à resolução VGA depende das resoluções dos processadores ou placas de vídeo.



Slots de Expansão

- Processadores Desktop AMD Ryzen™ Série 9000 & 8000 & 7000*

- 2 x slots PCIe 5.0 x16 (suportam modos x16 ou x8/x8)**



Chipset AMD X870E

- 1 x slot PCIe 4.0 x16 (suporta modo x4)



* Consulte a tabela de bifurcação PCIe no site de suporte (https://www.asus.com/support/FAQ/1037507/).

** O PCIEX16(G5)_2 compartilha largura de banda com o slot M.2_2.Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para a lista de periféricos suportados.



Armazenamento

- Total de 4 x slots M.2 e 4 x portas SATA 6Gb/s*

- Processadores Desktop AMD Ryzen™ Série 9000 & 8000 & 7000*

- Slot M.2_1 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 5.0 x4)

- Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 5.0 x4) **



Chipset AMD X870E

- Slot M.2_3 (Key M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

- Slot M.2_4 (Key M), tipo 2242/2260/2280/22110 (suporta modo PCIe 4.0 x4)

- 4 x portas SATA 6Gb/s



*Tecnologia AMD RAIDXpert2 suporta RAID PCIe 0/1/5/10 e RAID SATA 0/1/5/10. A função RAID 5 é suportada apenas pela CPU AMD Ryzen™ série 9000.

** O slot PCIEX16(G5)_2 compartilha largura de banda com o M.2_2.



Rede

- 1 x Ethernet Marvell® AQtion 10Gb

- 1 x Ethernet Intel® 2.5Gb

- ASUS LANGuard



Wireless & Bluetooth

- Wi-Fi 7*

- 2x2 Wi-Fi 7 (802.11be)

- Suporta banda de frequência 2.4/5/6GHz**

- Suporta largura de banda Wi-Fi 7 de 320MHz, taxa de transferência de até 6.5Gbps.

- Bluetooth® v5.4***



*As funcionalidades Wi-Fi podem variar dependendo do sistema operacional

Para Windows 11, o Wi-Fi 7 exigirá a versão 24H2 ou posterior para funções completas, Windows 11 21H2/22H2/23H2 apenas suportam Wi-Fi 6E.

Para Windows 10, observe que não há driver disponível, consulte o site do fornecedor do chipset Wi-Fi para detalhes.



**A banda de frequência Wi-Fi de 6GHz e a regulamentação de largura de banda podem variar entre os países.

***A versão do Bluetooth® pode variar, consulte o site do fabricante do módulo Wi-Fi para as especificações mais recentes.



USB

USB Traseiro (Total 11 portas)

- 2 x portas USB4® (40Gbps) (2 x USB Tipo-C®)

- 1 x porta USB 20Gbps (1 x USB Tipo-C®)

- 7 x portas USB 10Gbps (7 x Tipo-A)

- 1 x porta USB 2.0 (1 x Tipo-A)



USB Frontal (Total 9 portas)

- 1 x conector USB 20Gbps (suporta USB Tipo-C® com até 30W PD/QC4+)**

- 1 x header USB 5Gbps suporta 2 portas USB 5Gbps adicionais

- 3 x headers USB 2.0 suportam 6 portas USB 2.0 adicionais



*Saída de entrega de energia USB Tipo-C®: máx. 5V/3.0A

**Saída de entrega de energia USB Tipo-C®: 5V/9V máx. 3.0A, 12V máx. 2.5A, 15V máx. 2.0A



Áudio

CODEC de áudio de alta definição Surround Sound Realtek S1220A 7.1*

- Sensibilidade de impedância para saídas de fone de ouvido frontal e traseira

- Amplificador de áudio interno para aumentar a qualidade sonora máxima para fones de ouvido e alto-falantes

- Suporta: Detecção de Jack, Multi-streaming, Redirecionamento de Jack do Painel Frontal

- Reprodução estéreo de alta qualidade 120 dB SNR e entrada de gravação 113 dB SNR (Line-in)

- Suporta reprodução de até 32-Bit/192 kHz*



Características de Áudio

- Blindagem de Áudio

- Capacitores de áudio premium

- Camadas de PCB dedicadas para áudio

- Circuito de despop exclusivo



*Devido a limitações na largura de banda HDA, 32-Bit/192 kHz não é suportado para áudio Surround 7.1.

** Um gabinete com módulo de áudio HD no painel frontal é necessário para suportar a saída de áudio Surround 7.1.

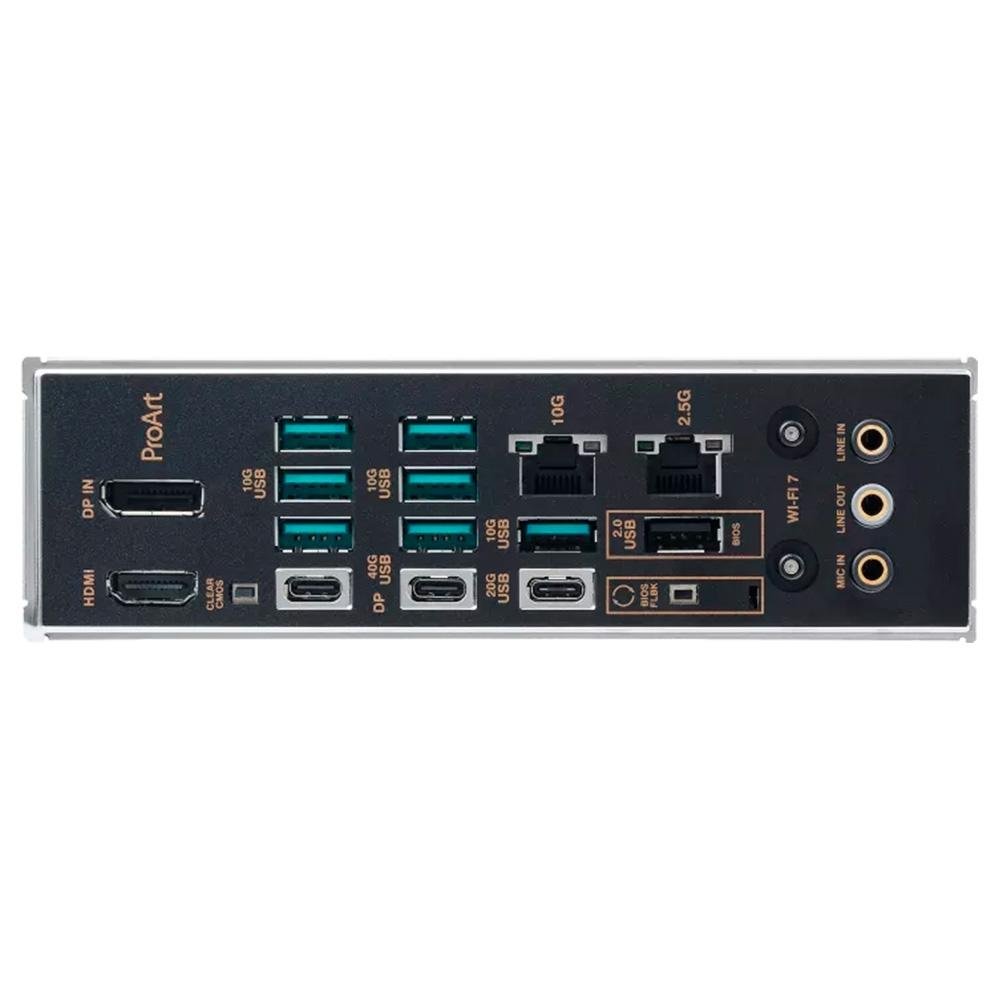

Portas I/O no painel Traseiro

- 2 x portas USB4® (40Gbps) (2 x USB Tipo-C®)

- 1 x porta USB 20Gbps (1 x USB Tipo-C®)

- 7 x portas USB 10Gbps (7 x Tipo-A)

- 1 x porta USB 2.0 (1 x Tipo-A)

- 1 x DisplayPort (somente entrada)

- 1 x porta HDMI™

- 1 x Módulo Wi-Fi

- 1 x Ethernet Marvell® AQtion 10Gb

- 1 x Ethernet Intel® 2.5Gb

- 3 x Conectores de Áudio

- 1 x Botão BIOS FlashBack™

- 1 x Botão Clear CMOS



Painel Interno

Relacionado a Ventoinhas e Refrigeração:

- 1 x header de Ventoinha de CPU de 4 pinos

- 1 x header de Ventoinha OPT de CPU de 4 pinos

- 1 x header de Bomba AIO de 4 pinos

- 5 x headers de Ventoinhas do Gabinete de 4 pinos



Relacionado a Energia:

- 1 x Conector de Alimentação Principal de 24 pinos

- 2 x Conectores de Alimentação de CPU de 8 pinos +12V



Relacionado a Armazenamento:

- 4 x slots M.2 (Chave M)

- 4 x portas SATA 6Gb/s



USB:

- 1 x Conector USB 20Gbps (suporta USB Tipo-C® com até 30W PD/QC4+)

- 1 x header USB 5Gbps suporta 2 portas USB 5Gbps adicionais

- 3 x headers USB 2.0 suportam 6 portas USB 2.0 adicionais



Diversos:

- 3 x headers endereçáveis Gen 2

- 1 x header de Intrusão do Gabinete

- 1 x header de Porta COM

- 1 x jumper de Sobrevoltagem da CPU

- 1 x header de Áudio do Painel Frontal (F_AUDIO)

- 1 x header do Painel do Sistema 10-1 pinos

- 1 x header de Sensor Térmico



Recursos Especiais

ASUS 5X PROTECTION III:

- DIGI+ VRM (projeto de energia digital)

- Proteção Contra Sobrecorrente de DRAM

- ESD Guards

- LANGuard

- Proteção Contra Sobretensão

- SafeSlot

- E/S Traseiro em Aço Inoxidável



ASUS Q-Design:

- M.2 Q-Latch

- M.2 Q-Release

- M.2 Q-Slide

- Slot PCIe Q-Release Slim (com PCIe SafeSlot)

- Q-Antenna

- Q-Connector

- Q-DIMM

- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de Boot [amarelo esverdeado])

Q-Slot



Solução Térmica ASUS:

- Backplate de dissipador de calor M.2

- Dissipadores de calor M.2

- Design de dissipador de calor VRM



ASUS EZ DIY:

- Botão BIOS FlashBack™

- LED BIOS FlashBack™

- ProCool

- Escudo de E/S pré-montado

- SafeSlot

- SafeDIMM



AURA Sync:

- Headers endereçáveis Gen 2



Design de Placa-Mãe Personalizado & Recursos Focados em Negócios:

- Confiabilidade 24/7

- Proteção Contra Sobrecorrente



Painel Frontal USB 20Gbps com Suporte a Quick Charge 4+

- Suporte: até 30W de carregamento rápido e USB Wattage Watcher

- Saída: 5V/9V máx. 3.0A, 12V máx. 2.5A, 15V máx 2.0A

- Compatível com PD3.0



Recursos de Software

Software Exclusivo ASUS:

- Armoury Crate

- Aura Creator

- Aura Sync

- Fan Xpert 4 com AI Cooling II

- Power Saving



ASUS DriverHub

ASUS GlideX

USB Wattage Watcher

TurboV Core

ASUS CPU-Z

ProArt Creator Hub

CreationFirst

Adobe Creative Cloud (Versão de Teste Gratuita)

Norton 360 Deluxe (60 Dias de Teste Gratuito)

WinRAR (40 Dias de Teste Gratuito)



UEFI BIOS:

- ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

FlexKey



Remote Management Features

Software de Gerenciamento de TI Suportado:

- ASUS Control Center Express (ACCE)



BIOS

- 256 Mb Flash ROM, UEFI AMI BIOS



Gerenciamento

- WOL por PME, PXE



Sistema Operacional

- Windows® 11



Formato

- Formato ATX

- 12 polegadas x 9.6 polegadas (30.5 cm x 24.4 cm)



Notícias & Updates

- Soquete AM5

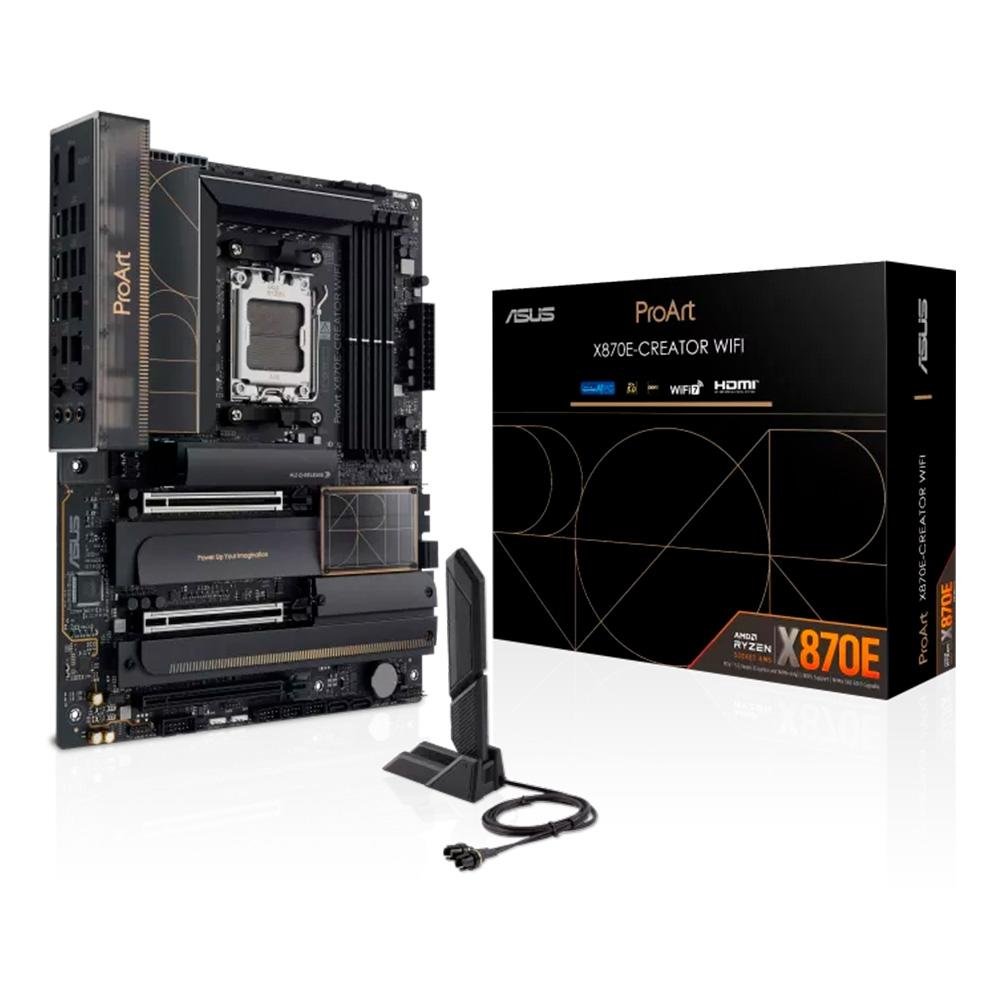

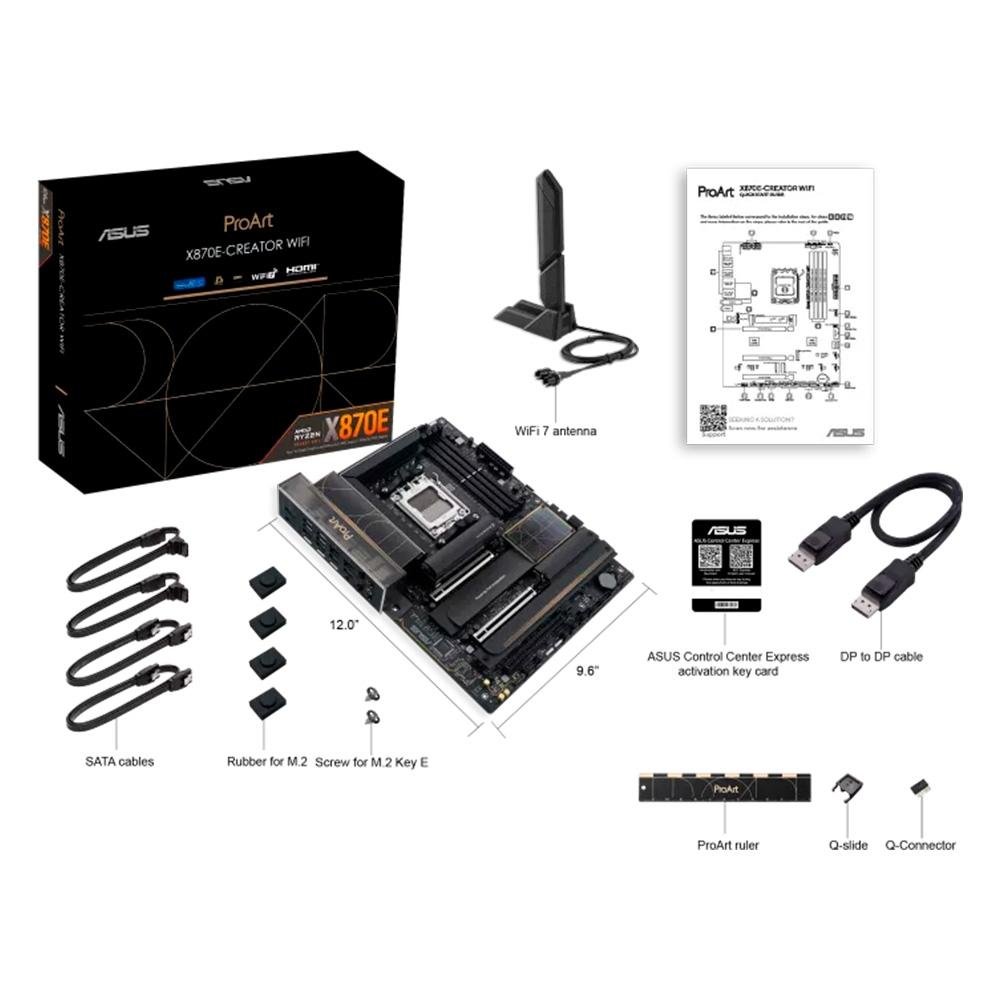

Conteúdo da Embalagem:

- Placa Mãe Asus PROART X870E-CREATOR WIFI

- 1 x Cabo DisplayPort

- 4 x Cabos SATA 6Gb/s

- 1 x Thermal Pad para M.2 22110

- 1 x Antena Wi-Fi Q da ASUS

- 1 x Q-conector

- 1 x Pacote M.2 Q-Latch

- 1 x Pacote M.2 Q-Latch Q-Slide para backplate M.2

- 2 x Pacotes de Borracha para M.2

- 1 x Régua ProArt

- 1 x Guia de Início Rápido

- 1 x Cartão de Ativação ACC Express
