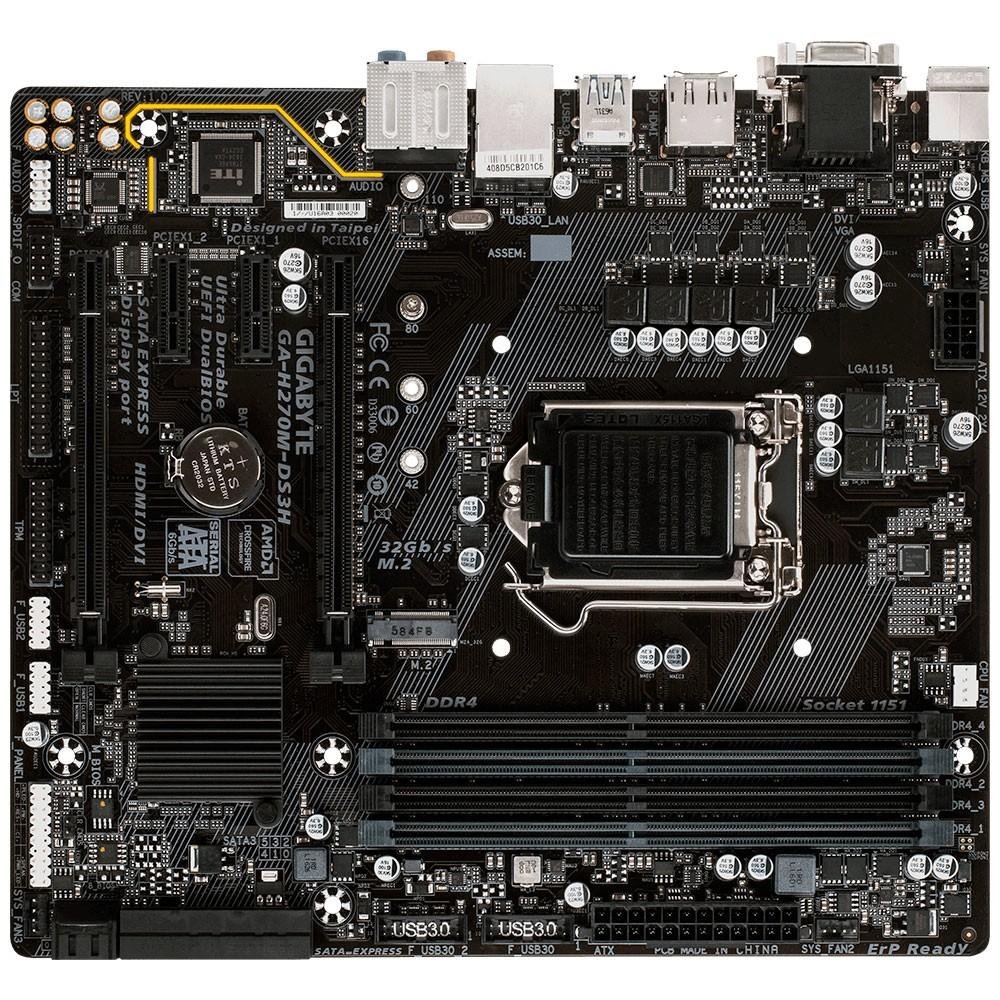

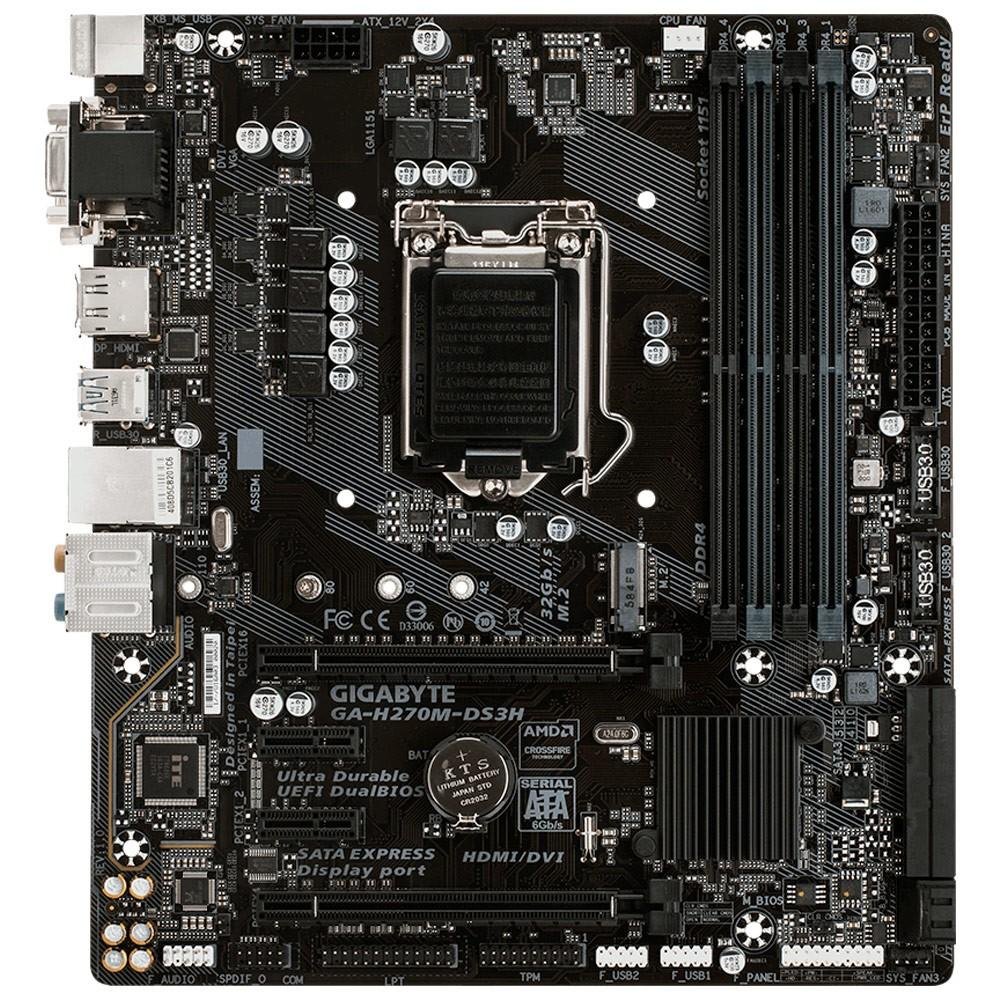

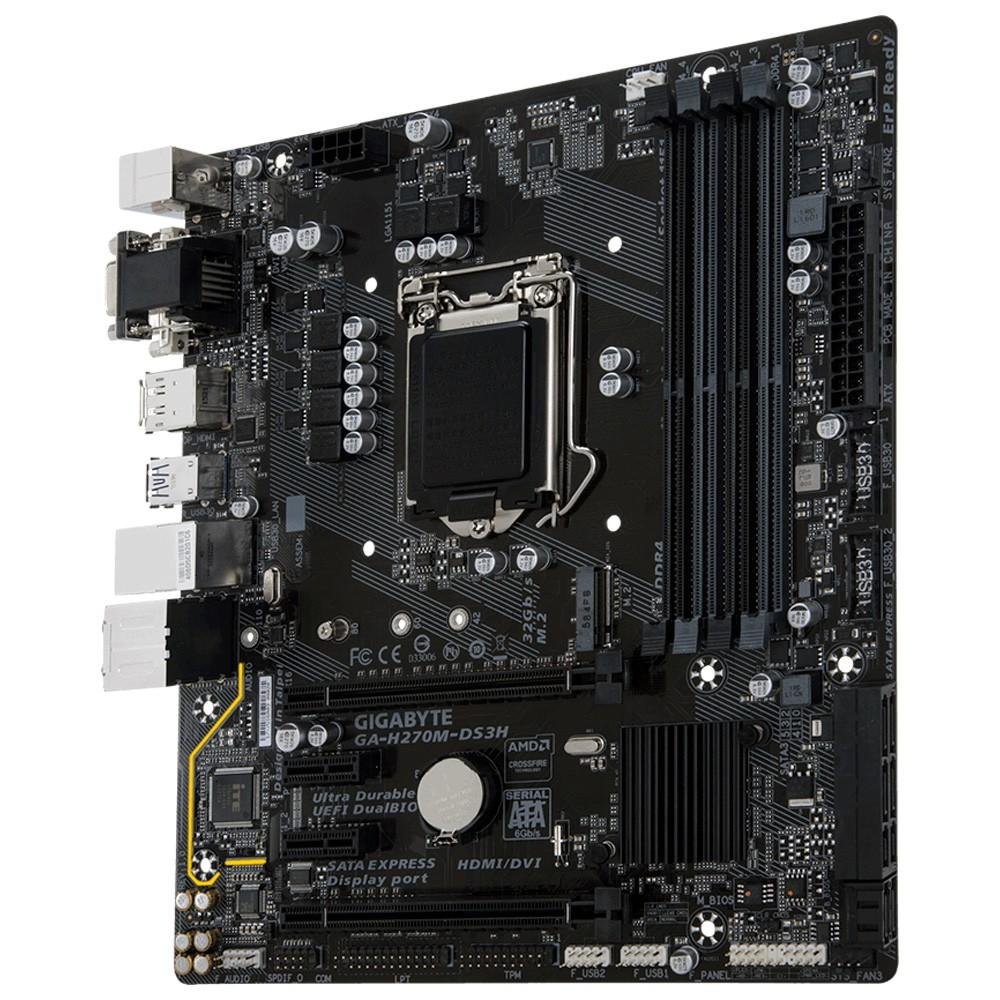

Placa-Mãe GIGABYTE p/ Intel LGA 1151 mATX GA-H270M-DS3H DDR4

Características:

- Marca: Gigabyte

- Modelo: GA-H270M-DS3H



Especificações:



CPU:

- Suporte para 7ª e 6ª geração Intel processadores Core i7 / Intel Core i5 / Intel Core i3 / Intel Pentium processadores / Intel Celeron processadores no pacote LGA1151

- O cache L3 varia de acordo com a CPU



Chipset:

- Intel Express Chipset H270



Memória:

- 4 x DIMM DDR4 suporta até 64 GB de memória do sistema

*Devido a uma limitação do sistema operacional Windows de 32 bits, quando mais de 4 GB de memória física é instalada, o tamanho real da memória exibida será menor que o tamanho do físico Memória instalada.

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DDR4 2400* / 2133 MHz

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 não-protegidos ECC (operam em modo não-ECC)

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-protegidos com ECC não-ECC

- Suporte para módulos de memória XMP (Extreme Memory Profile)

* Para suportar a memória de 2400 MHz ou XMP, você deve instalar um processador de 7ª geração.



Gráficos Onboard:



Integrated Graphics Processor-Intel suporte HD Graphics:

- 1x porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz

- 1x porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz

*A porta DVI-D não suporta conexão D-Sub por adaptador.

- 1x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 24 Hz

* Suporte para HDMI versão 1.4.

- Suporte para até 3 monitores ao mesmo tempo

- Máxima memória compartilhada de 1 GB



Áudio:

- Realtek codec ALC887

- Áudio de alta definição

- Canal 2/4 / 5.1 / 7.1

- Suporte para S / PDIF Out



LAN:

- Intel GbE LAN chip (10/100/1000 Mbit)



Slots de expansão:

- 1x slot PCI Express x16, executando em x16 (PCIEX16)

* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

- 1x slot PCI Express x16, em execução em x4 (PCIEX4)

- 2x slots PCI Express x1

(Todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)



Interface de armazenamento:



Chipset:

- 1x Conector M.2 (soquete 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte PCIe x4 / x2 SSD)

- 2x Conectores SATA Express

- 6x Conectores SATA 6Gb/s

- Suporte para RAID 0, RAID 1, RAID 5 e RAID 10

* Consulte "1-7 Conectores Internos" para obter os avisos de instalação dos conectores M.2 e SATA.



Tecnologia Multi-Gráficos:

- Suporte para as tecnologias AMD Quad-GPU CrossFireX e 2-Way AMD CrossFire (PCIEX16 e PCIEX4_1)



USB:



Chipset:

- 8x Portas USB 3.1 Portas Gen 1 (4 portas no painel traseiro, 4 portas disponíveis através dos cabeçalhos USB internos)

- 6x Portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos cabeçalhos USB internos)



Conectores internos I/O:

- 1x Conector de alimentação principal ATX de 24 pinos

- 1x Conector de alimentação de 8 pinos ATX 12V

- 1x M.2 Conector do soquete 3

- 2x Conectores SATA Express

- 6x Conectores SATA 6Gb/s

- 1x Comunicação do ventilador da CPU

- 3x Comunicação do ventilador do sistema

- 1x Comunicação do painel frontal

- 1x Comunicação de áudio do painel frontal

- 1x Comunicação S / PDIF Out

- 2x USB 3.1 Gen 1

- 2x USB 2.0 / 1.1

- 1x Comunicação do TPM (Trusted Platform Module)

- 1x Comunicação da porta serial

- 1x Comunicação de porta paralela

- 1x Ponteiro CMOS transparente

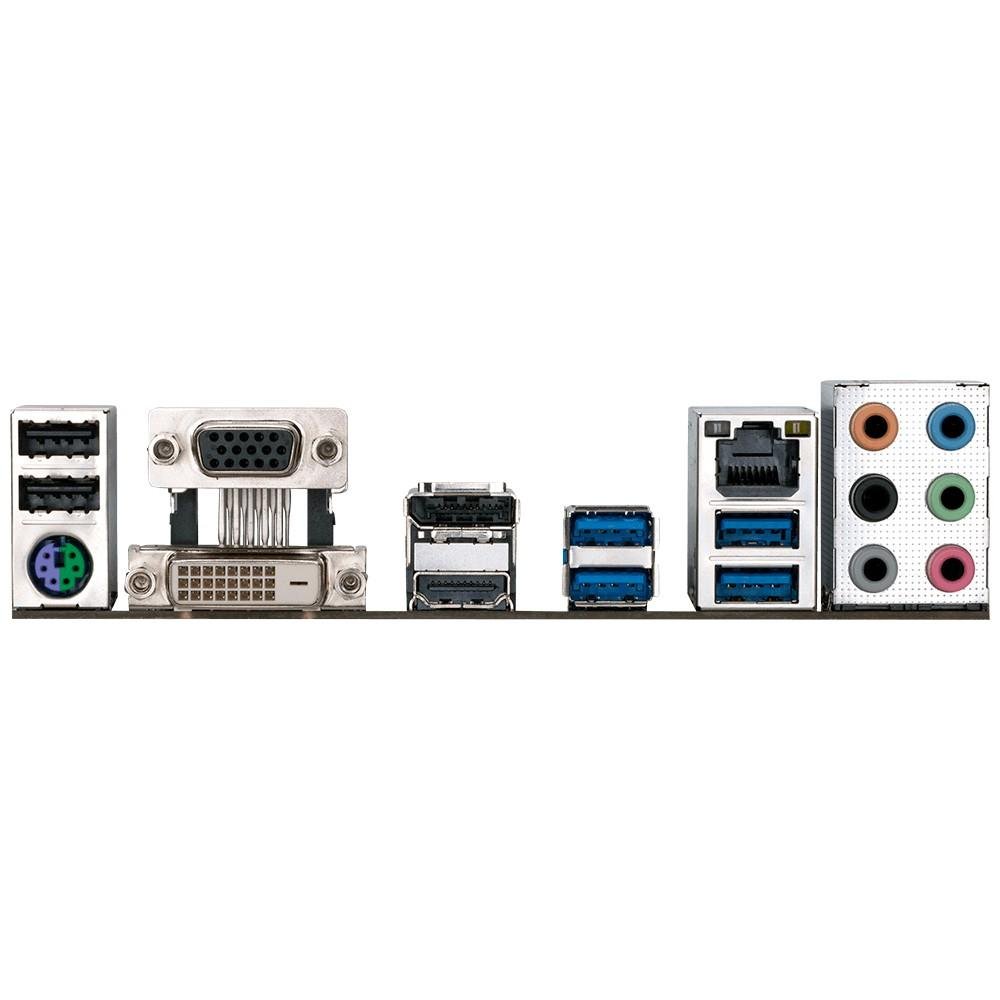

Conectores do painel traseiro:

- 1x Porta teclado / mouse PS / 2

- 1x Porta D-Sub

- 1x Porta DVI-D

- 1x DisplayPort

- 1x Porta HDMI

- 4x Portas USB 3.1 Gen 1

- 2x Portas USB 2.0 / 1.1

- 1x Porta RJ-45

- 6x Entradas de áudio (Saída de alto-falantes para o alto-falante central / alto-falante traseiro, saída de alto-falante lateral, entrada de linha, saída de linha, entrada de microfone)



Controlador de I/O:

- Chip do controlador de E / S iTE



Monitoramento H / W:

- Detecção de tensão

- Detecção de temperatura

- Detecção da velocidade do ventilador

- Aviso de sobreaquecimento

- Aviso de falha do ventilador

- Controle de velocidade do ventilador

*Se a função de controle da velocidade do ventilador é suportada dependerá do refrigerador que você instalar.



BIOS:

- 2 x 64 Mbit flash

- Uso do licenciado AMI UEFI BIOS

- Suporte para DualBIOS

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



Recursos Exclusivos:



Suporte para o APP Center:

*Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. Funções suportadas de cada aplicação também podem variar dependendo das especificações da placa-mãe.

- 3D OSD

- @BIOS

- Ambiente LED

- AutoGreen

- BIOS Configuração Temperatura de

- Cor

- Estação de Nuvem

- EasyTune

- Easy RAID

- Fast Boot

- Jogo Boost

- ON / OFF Charge

- Plataforma Gerenciamento de Energia

- Smart Backup

- Teclado

- Inteligente Smart TimeLock

- System Information Viewer

- USB Blocker

- V-Tuner

- Suporte para 3TB + Unlock

- Suporte para Q-Flash

- Suporte para instalação do Xpress



Sistema Operacional:

- O Windows 10 de 64 bits (para 7ª Geração Intel processadores)

- Windows 10 64 bits / Windows 8.1 64 bits / Windows 7 32 bits / 64 bits (para processadores Intel de 6ª geração)

*Faça o download da "Ferramenta de instalação USB do Windows" no site da GIGABYTE e instale - a antes Instalação do Windows 7.



Fisico:

- Micro ATX

- Dimensão: 24,4 x 21,5 cm

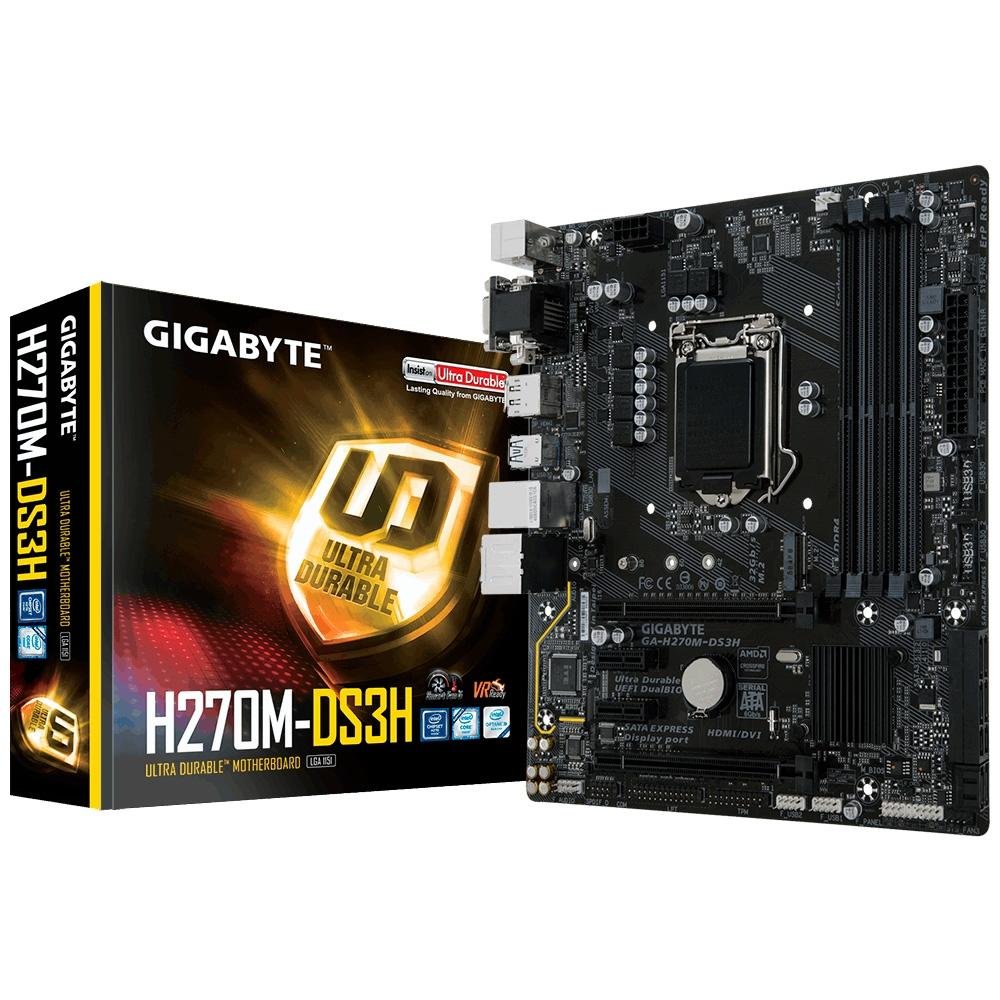

Conteúdo da Embalagem:

- Placa Mãe Gigabyte

- Driver de Instalação

- Guia do Usuário
