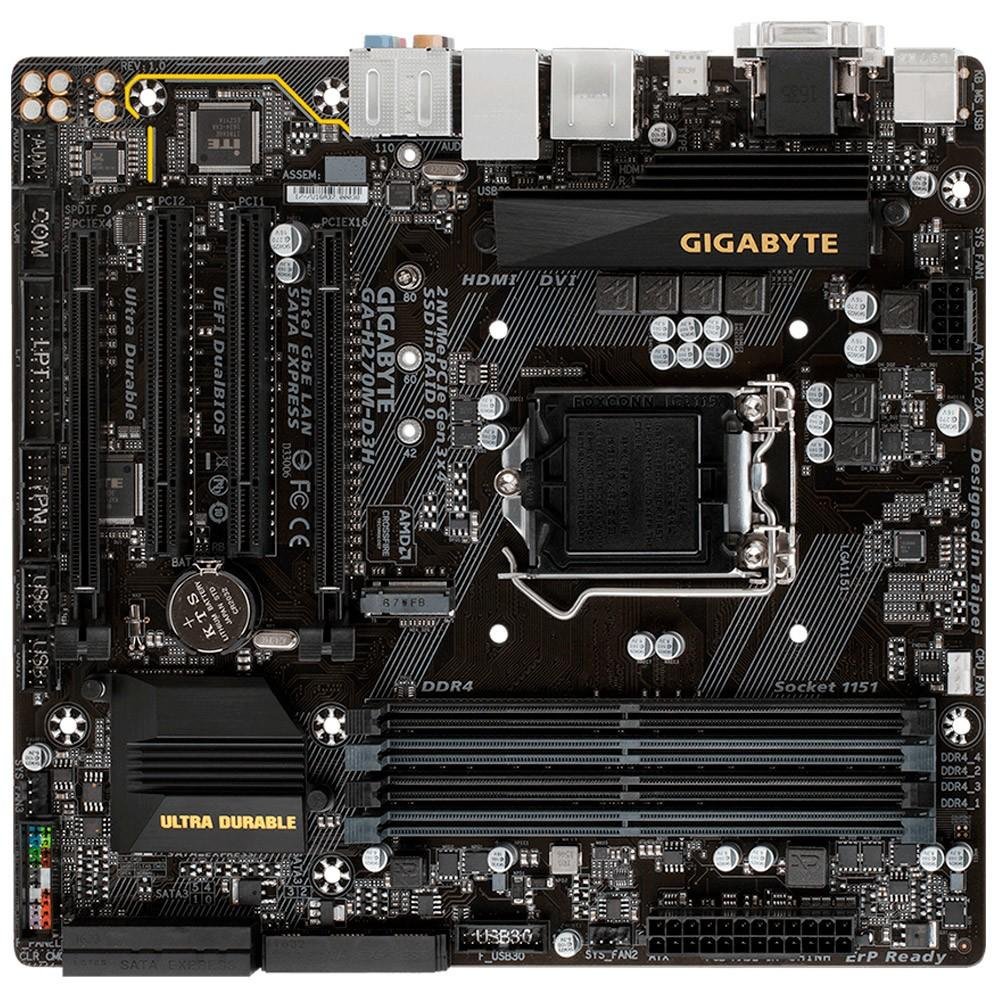

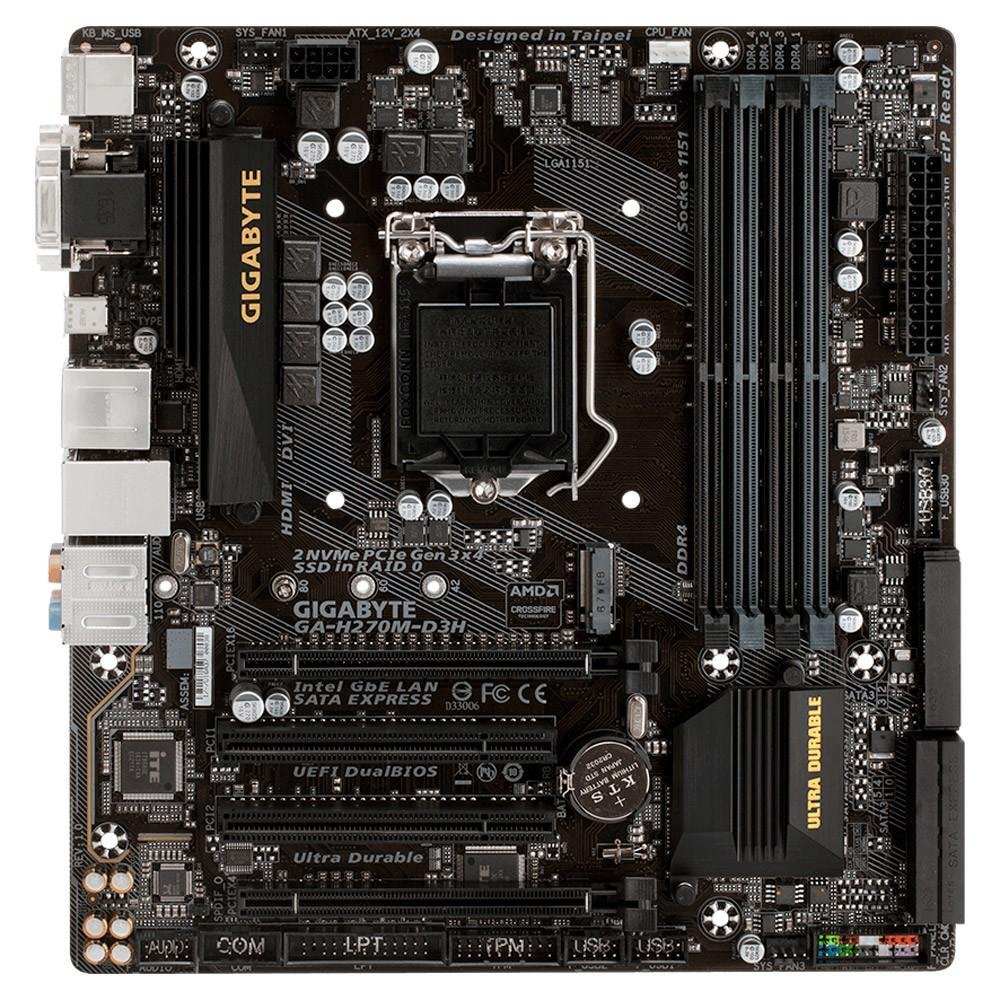

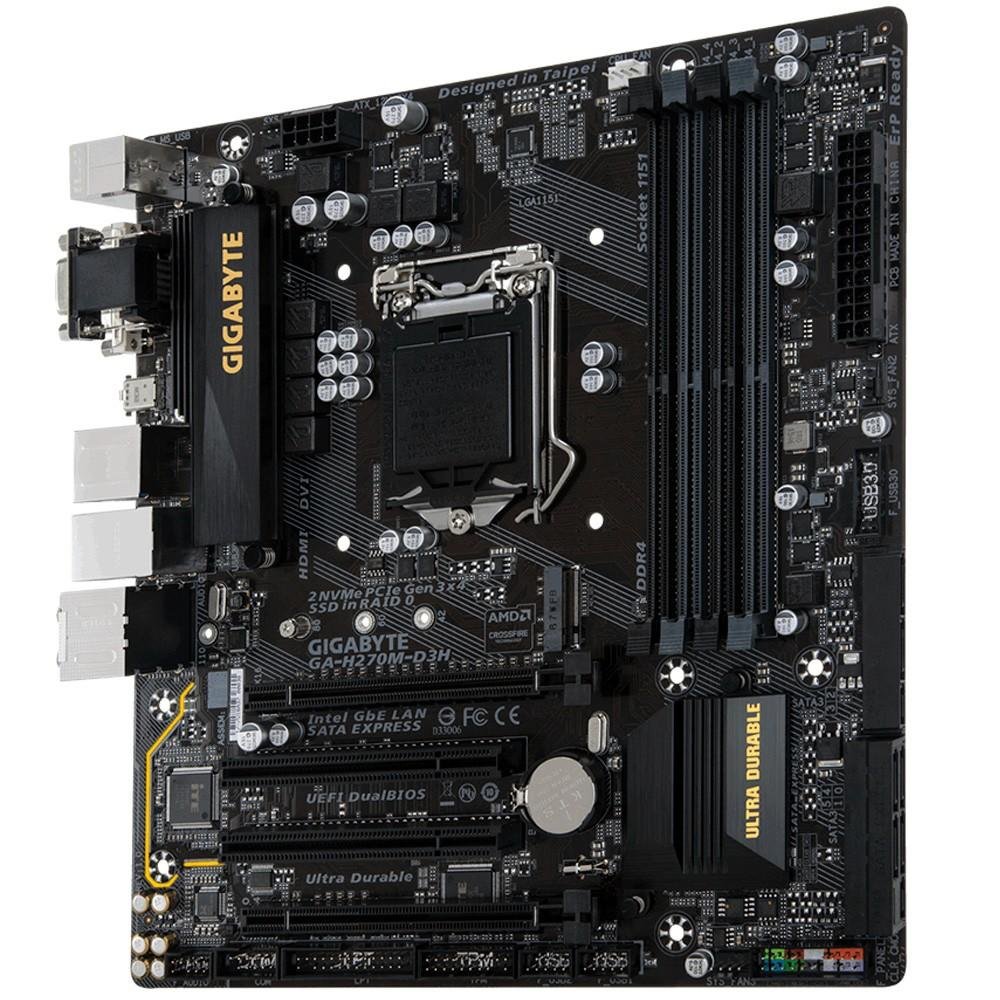

Placa-Mãe GIGABYTE p/ Intel LGA 1151 mATX GA-H270M-D3H DDR4

Características:

- Marca: Gigabyte

- Modelo: GA-H270M-D3H



Especificações:



CPU:

- Suporte para 7ª e 6ª geração Intel processadores Core i7 / Intel Core i5 / Intel Core i3 / Intel Pentium processadores / Intel Celeron processadores no pacote LGA1151

- O cache L3 varia de acordo com a CPU



Chipset:

- Intel Express Chipset H270



Memória:

- 4 x DIMM DDR4 suporta até 64 GB de memória do sistema

* Devido a uma limitação do sistema operacional Windows de 32 bits, quando mais de 4 GB de memória física é instalada, o tamanho real da memória exibida será menor que o tamanho do físico Memória instalada.

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DDR4 2400 * / 2133 MHz

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 não-protegidos ECC (operam em modo não-ECC)

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-protegidos com ECC não-ECC

- Suporte para módulos de memória XMP (Extreme Memory Profile)

* Para suportar a memória de 2400 MHz ou XMP, você deve instalar um processador de 7ª geração.



Gráficos Onboard:

- 1 x porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz

- 1 x porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz

* A porta DVI-D não suporta conexão D-Sub por adaptador.

- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 24 Hz

* Suporte para HDMI versão 1.4.

- Suporte para até 3 monitores ao mesmo tempo

- Máxima memória compartilhada de 1 GB



Áudio:

- Realtek codec ALC892

- Áudio de alta definição

- Canal 2/4 / 5.1 / 7.1

- Suporte para S / PDIF Out



LAN:

- Intel GbE LAN chip (10/100/1000 Mbit)



Slots de expansão:

- 1 x slot PCI Express x16, executando em x16 (PCIEX16)

* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

- 1 x slot PCI Express x16, executando em x4 (PCIEX4)

(Todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)

- 2 slots PCI



Interface de armazenamento:

- 1 x Conector M.2 (soquete 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte PCIe x4 / x2 SSD)

- 2 x Conectores SATA Express

- 6 x Conectores SATA 6Gb/s

- Suporte para RAID 0, RAID 1, RAID 5 e RAID 10

* Consulte " 1-7 Conectores Internos" para obter os avisos de instalação dos conectores M.2 e SATA.



Tecnologia Multi-Gráficos:

- Suporte para tecnologias AMD Quad-GPU CrossFireX e 2-Way AMD CrossFire



USB:

- 6 x Portas USB 3.1 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do cabeçalho USB interno)

- 6 x Portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos cabeçalhos USB internos)



Conectores Internos I/O:

- 1 x Conector de alimentação principal ATX de 24 pinos

- 1 x Conector de alimentação de 8 pinos ATX 12V

- 1 x M.2 Conector do soquete 3

- 2 x Conectores SATA Express

- 6 x Conectores SATA 6Gb / s

- 1 x Comunicação do ventilador da CPU

- 3 x Comunicação do ventilador do sistema

- 1 x Comunicação do painel frontal

- 1 x Comunicação de áudio do painel frontal

- 1 x Comunicação S / PDIF Out

- 1 x USB 3.1 cabeçalho Gen 1

- 2 x USB 2.0 / 1.1 cabeçalhos

- 1 x Comunicação do TPM (Trusted Platform Module)

- 1 x Comunicação da porta serial

- 1 x Comunicação de porta paralela

- 1 x Ponteiro CMOS transparente

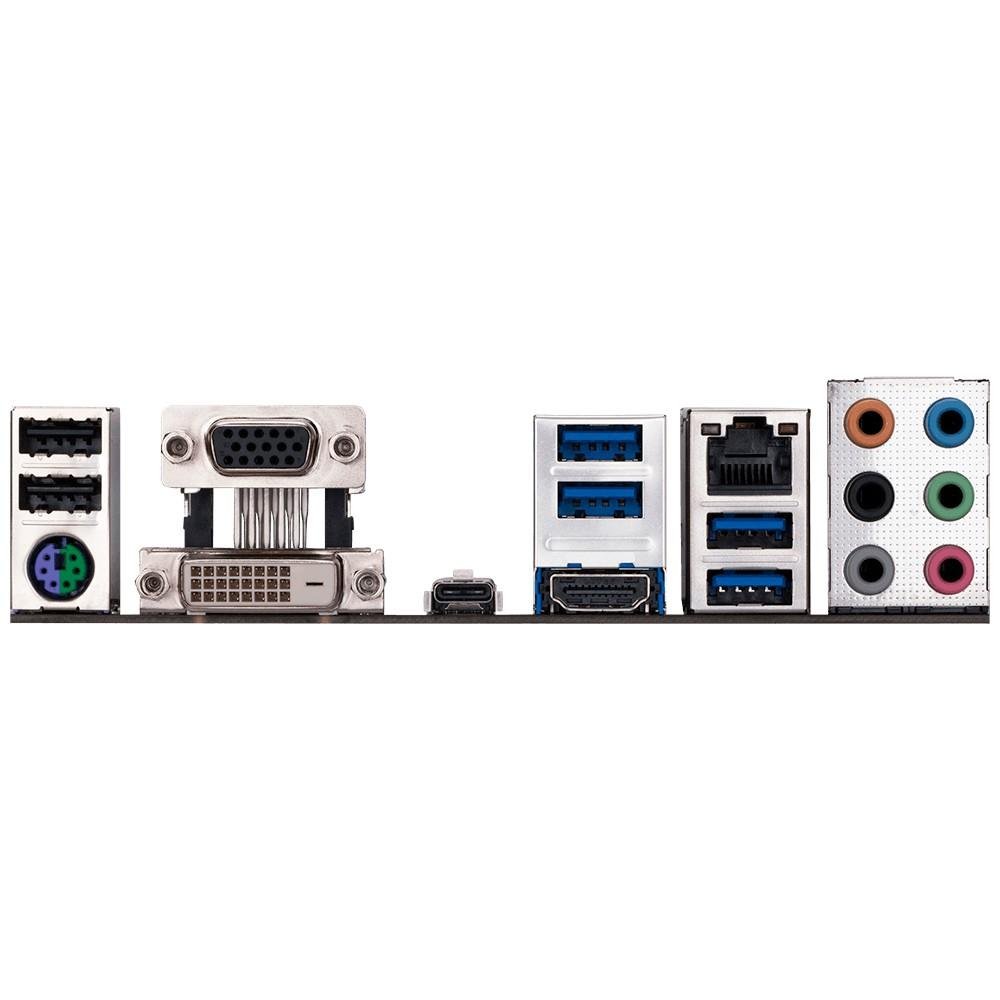

Conectores do painel traseiro:

- 1 x Porta teclado / mouse PS/2

- 1 x Porta D-Sub

- 1 x Porta DVI-D

- 1 x Porta HDMI

- 1 x Porta USB Tipo-C, com suporte USB 3.1 Gen 1

- 4 x Portas USB 3.1 Gen 1

- 2 x Portas USB 2.0 / 1.1

- 1 x Porta RJ-45

- 6 x Entradas de áudio (Saída de alto-falantes para o alto-falante central / alto-falante traseiro, saída de alto-falante lateral, entrada de linha, saída de linha, entrada de microfone)



Controlador I/O:

- Chip do controlador de E / S iTE



Monitoramento H / W:

- Detecção de tensão

- Detecção de temperatura

- Detecção da velocidade do ventilador

- Aviso de sobreaquecimento

- Aviso de falha do ventilador

- Controle de velocidade do ventilador * Se a função de controle da velocidade do ventilador é suportada dependerá do refrigerador que você instalar.



BIOS:

- 2 x 64 Mbit flash

- Uso do licenciado AMI UEFI BIOS

- Suporte para DualBIOS

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Sistema Operacional:

- Suporte para Windows 10 de 64 bits

- Suporte para Windows 7 64 bits

* Faça o download da "Ferramenta de Instalação USB do Windows" no site da GIGABYTE e instale-a antes de instalar o Windows 7.



Fator de forma:

- Tipo: Micro ATX

- Dimensão: 24,4 x 22,5cm



Conteúdo da Embalagem:

- 1x Placa Mãe Gigabyte

- 4x Cabos SATA

- 1x Disco do driver da placa-mãe

- 1x Protetor de I/O

- 1x Manual do usuário
