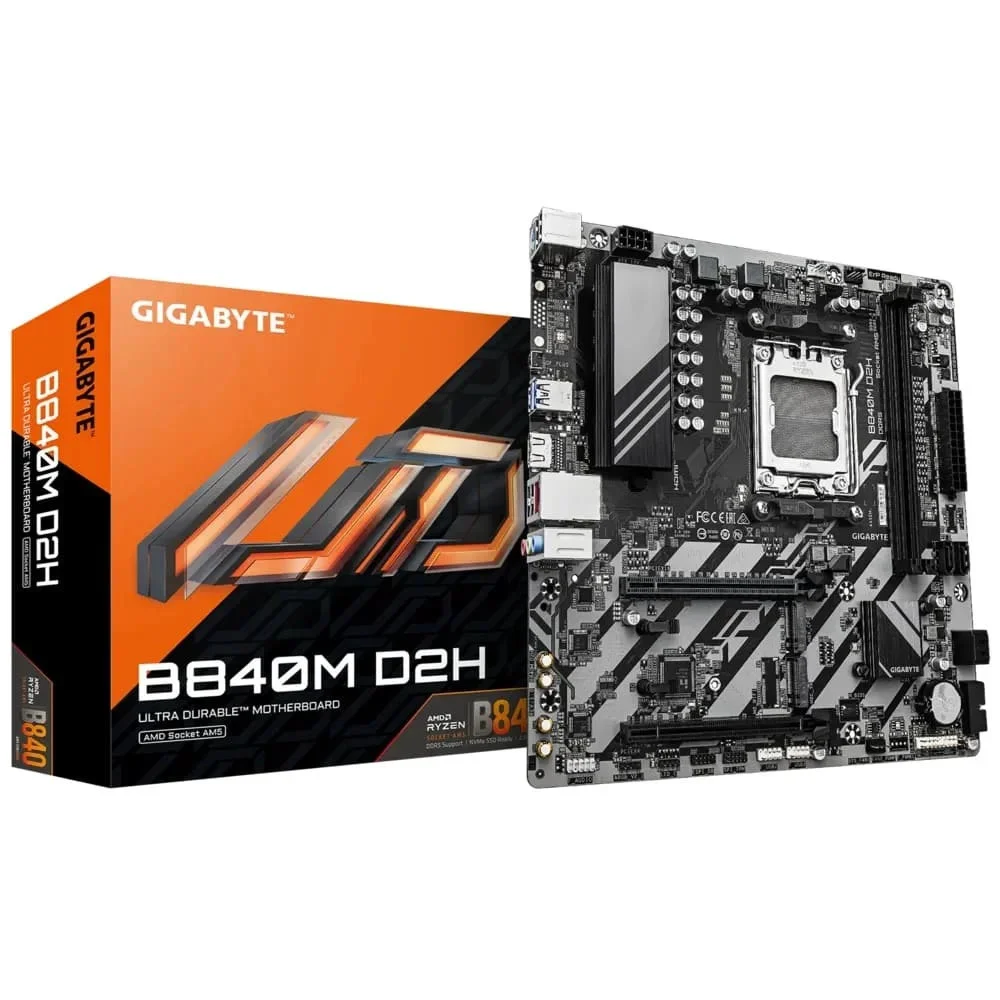

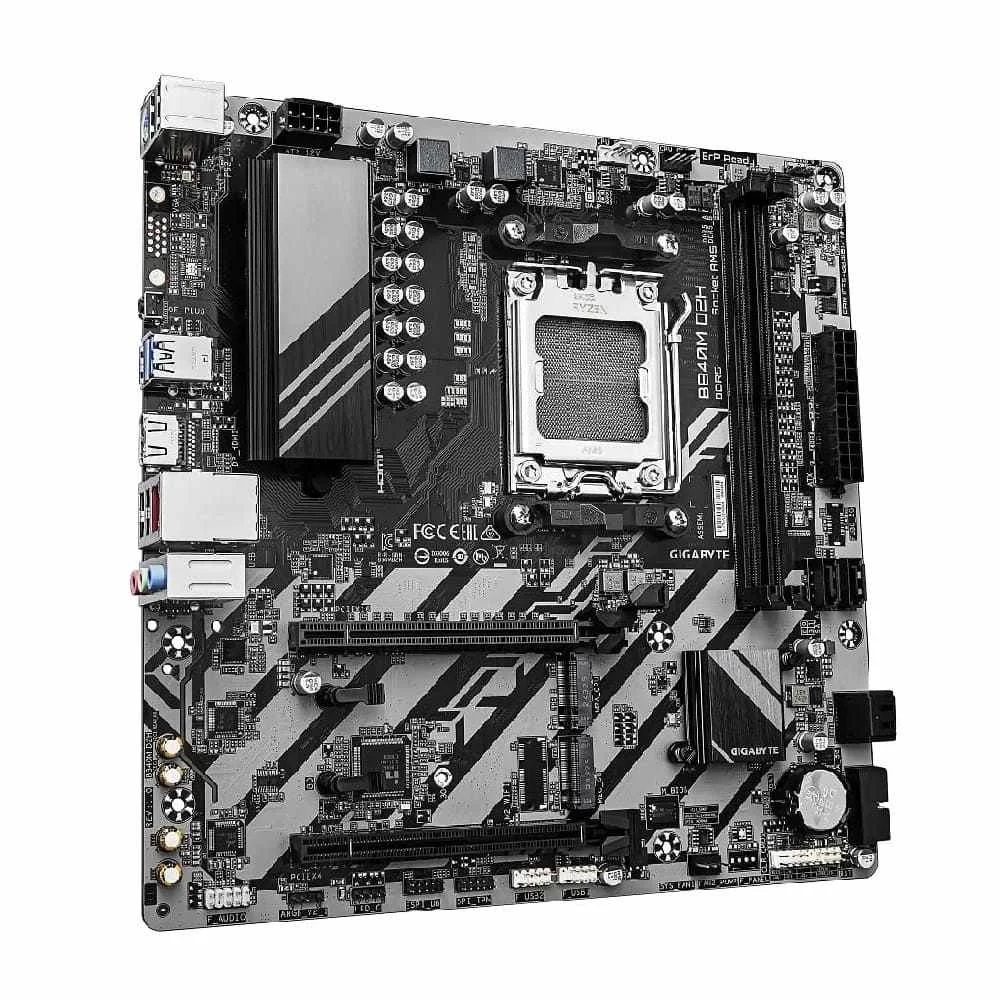

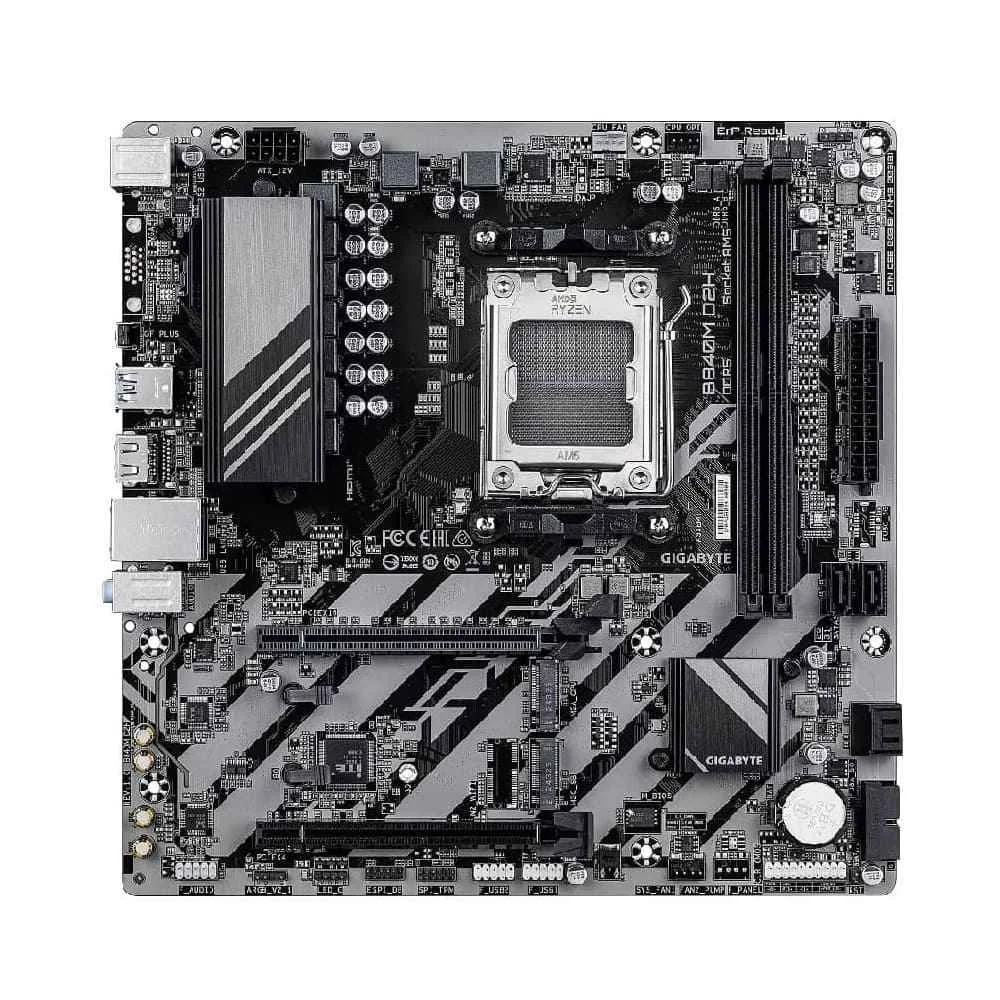

Placa Mãe Gigabyte B840m D2h Am5 2xDDR5 Chipset B840 Matx

Especificações Técnicas

CPU

AMD Socket AM5, suporte para:

- Processadores AMD Ryzen série 9000/

- Processadores AMD Ryzen série 8000/

- Processadores AMD Ryzen série 7000

(Acesse o site da GIGABYTE para ver a lista mais recente de CPUs suportadas.)

Chipset

- AMD B840

Memória

- Suporte para módulos de memória DDR5 7600(OC) / 7200(OC)/ 7000(OC)/ 6800(OC)/ 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s

- 2 soquetes DDR5 DIMM com suporte para até 128 GB (capacidade de DIMM único de 64 GB) de memória do sistema

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DIMM sem buffer 1Rx8/2Rx8/1Rx16 não ECC

- Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM, consulte "Suporte de memória" (List" no site da GIGABYTE para mais informações.)

Gráficos integrados

Processador gráfico integrado com suporte para gráficos AMD Radeon:

- 1 porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

- CODEC de áudio Realtek

- Áudio de alta definição

- 2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN

- Chip LAN Realtek 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Slots de expansão

1 slot PCI Express x16 (PCIEX16), integrado na CPU:

- Os processadores AMD Ryzen série 9000/7000 suportam o modo PCIe 4.0 x16

- Os processadores AMD Ryzen série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8

- Os processadores AMD Ryzen série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.

Chipset:

- 1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)

Interface de armazenamento

1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2580/2280:

- Os processadores AMD Ryzen série 9000/7000 oferecem suporte a SSDs PCIe 4.0 x4/x2

- Os processadores AMD Ryzen série 8000-Phoenix 1 oferecem suporte a SSDs PCIe 4.0 x4/x2

- Os processadores AMD Ryzen série 8000-Phoenix 2 oferecem suporte a SSDs PCIe 4.0 x4/x2

- 1 x conector M.2 (M2C_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 PCIe 3.0 x2

- 4 x conectores SATA de 6 Gb/s

- Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe

* RAID 5 está disponível apenas em processadores AMD Ryzen série 9000.

- Suporte RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB

CPU:

- 2 portas USB 3.2 Gen 1 no painel traseiro

CPU+Hub USB 2.0:

- 4 portas USB 2.0/1.1 no painel traseiro

Chipset:

- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos

- 1 x conector de alimentação principal ATX de 24 pinos

- 1 x conector de alimentação ATX de 12 V de 8 pinos

- 1 x conector para ventoinha da CPU

- 1 x conector para ventoinha da CPU/bomba de resfriamento a água

- 1 x conector para ventoinha do sistema

- 2 x conectores endereçáveis ??para fita LED RGB Gen2

- 1 x conector para fita LED RGB

- 4 x conectores SATA 6 Gb/s

- 2 x conectores M.2 Socket 3

- 1 x conector para painel frontal

- 1 x conector de áudio para painel frontal

- 1 x conector USB 3.2 Gen 1

- 2 x conectores USB 2.0/1.1

- 1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

- 1 x jumper de reinicialização

- 1 x jumper de limpeza do CMOS

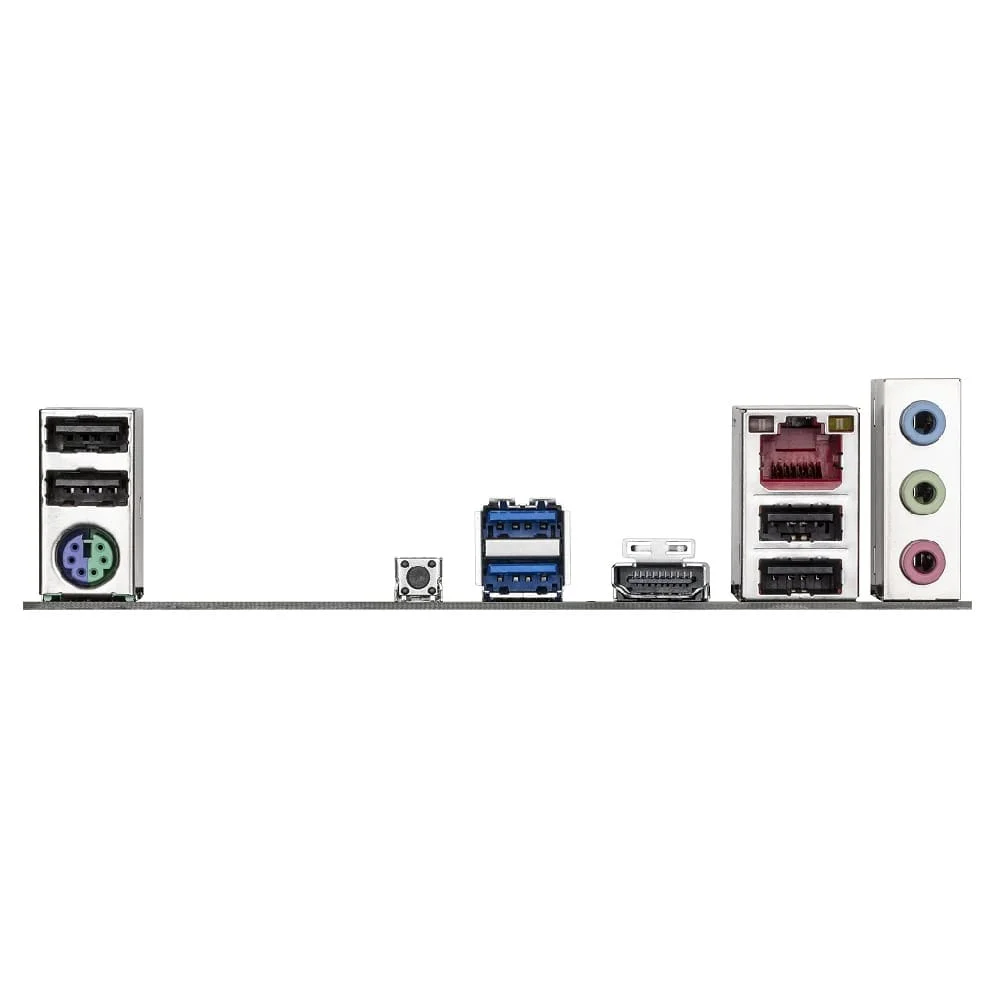

Conectores do painel traseiro

- 1 porta PS/2 para teclado/mouse

- 2 portas USB 3.2 Gen 1

- 4 portas USB 2.0/1.1

- 1 porta HDMI*

- 1 botão Q-Flash Plus

- 1 porta RJ-45

- 3 conectores de áudio

* O suporte real pode variar de acordo com a CPU.

Controlador de E/S

- Chip controlador de E/S iTE

Monitoramento de H/W

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Detecção de vazão de resfriamento de água

- Aviso de falha do ventilador

- Controle de velocidade do ventilador

* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS

- 1 x 256 Mbit flash

- Uso de AMI UEFI BIOS licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

- Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

- Suporte para Q-Flash

- Suporte para Q-Flash Plus

- Suporte para Smart Backup

Software empacotado

- Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema operacional

- Suporte para Windows 11 de 64 bits

- Suporte para Windows 10 de 64 bits

Fator de forma

- Fator de forma Micro ATX

- Dimensões: 24,4 cm x 24,4 cm

Altura Real

28

Largura Real

27

Profundidade Real

6

Peso Real

960

Garantia do Fornecedor

3 Meses

Fabricante

Gigabyte

Modelo

B840M D2H

Linha

B840M D2H
