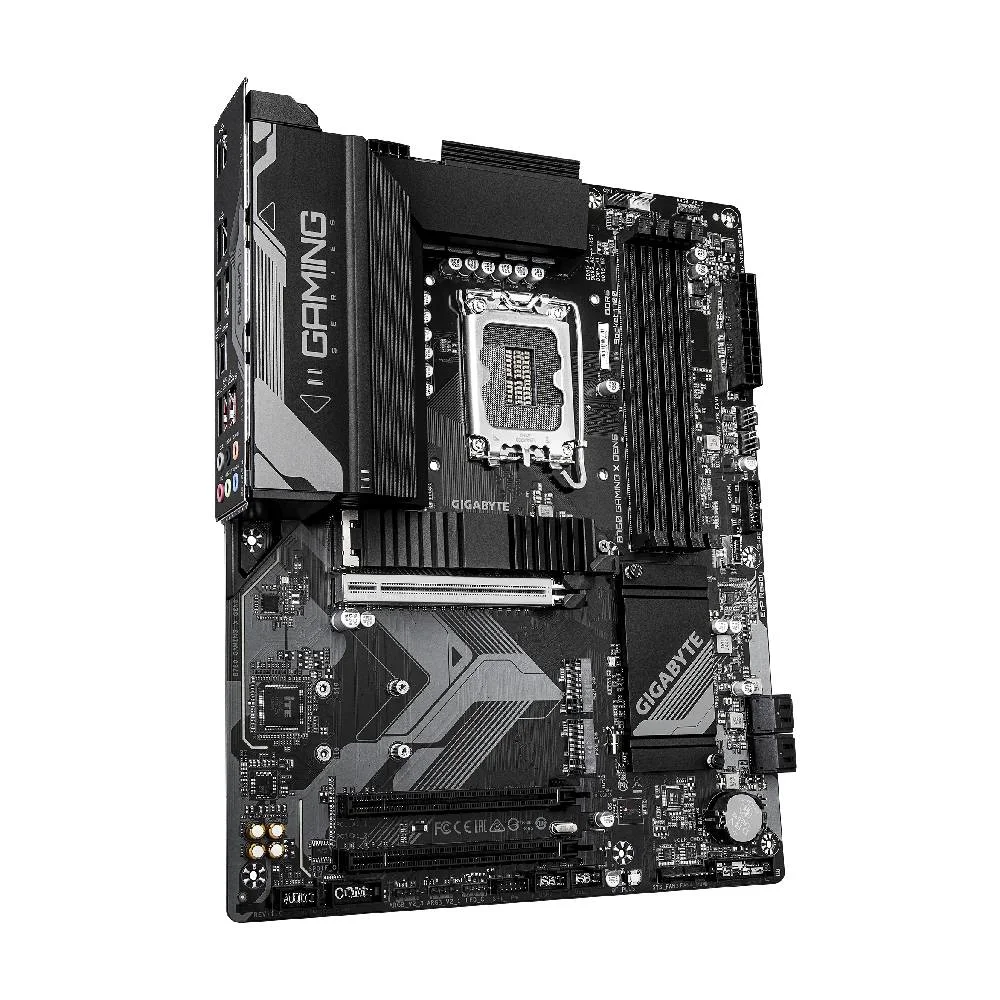

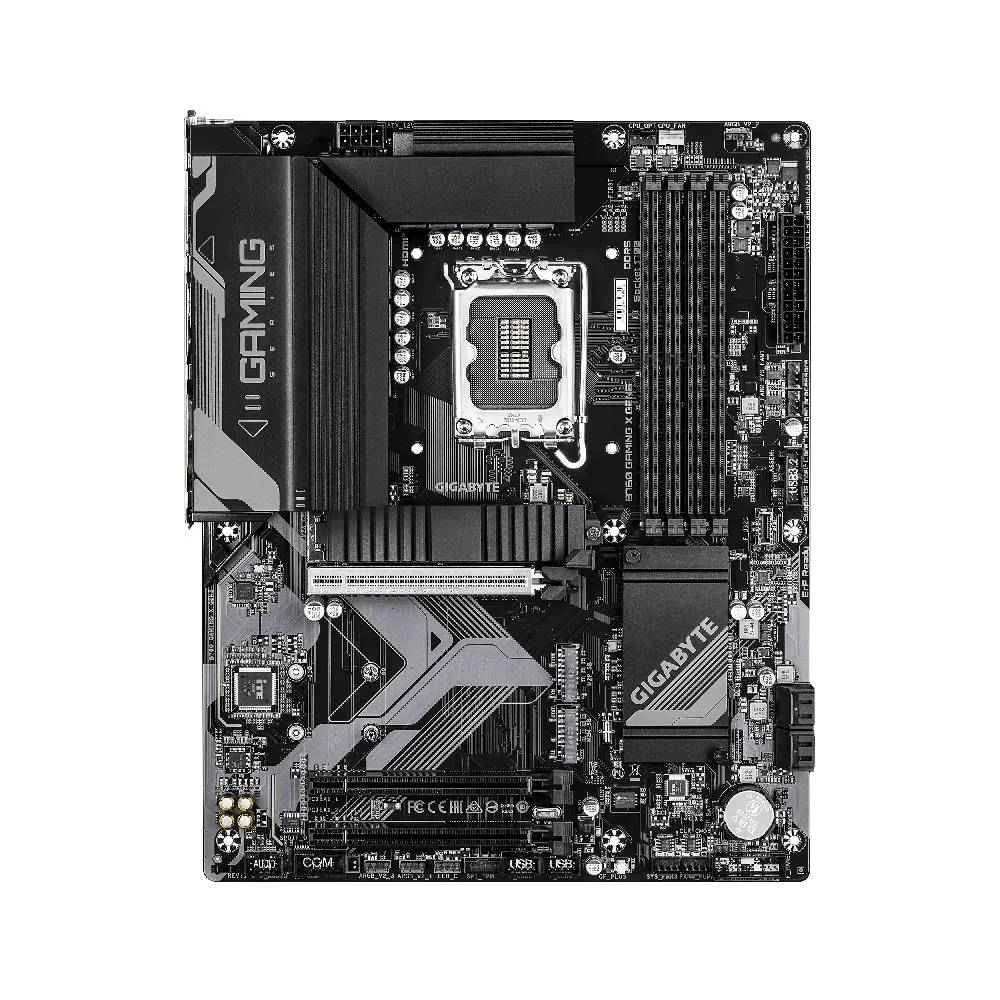

Placa Mãe Gigabyte B760 Gaming X Gen5 LGA 1700 4xDDR5 Chipset Intel B760 Atx

CPU

Soquete LGA1700: Compatível com os processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração

(Consulte o site da GIGABYTE para obter a lista mais recente de CPUs compatíveis).

O cache L3 varia conforme a CPU

Chipset

Chipset Intel B760 Express

Memória

Suporte para módulos de memória DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s.

4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.

Arquitetura de memória de canal duplo.

Suporte para módulos de memória ECC Unbuffered DIMM 1Rx8/2Rx8 (operam em modo não-ECC).

Suporte para módulos de memória não-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16.

Suporte para módulos de memória Extreme Memory Profile (XMP).

(A configuração da CPU e da memória pode afetar o desempenho. ) Para obter mais informações sobre os tipos de memória suportados, a taxa de transferência (velocidade) e o número de módulos de DRAM, consulte a "Lista de Memórias Suportadas" no site da GIGABYTE.

Gráficos integrados

Processador gráfico integrado - Suporte para Intel® HD Graphics:

- 1 x DisplayPort, com suporte para resolução máxima de 4096 x 2304 a 60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz

* Compatível com HDMI versão 2.1 e HDCP 2.3.

** Compatível com portas HDMI 2.1 nativas com TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

Codec de áudio Realtek de alta definição para 2/4/5.1/7.1 canais.

* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.

Suporte para saída S/PDIF

LAN

Chip Realtek® 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

Slots de expansão

CPU:

- 1 slot PCI Express x16, compatível com PCIe 5.0 e operando em x16 (PCIEX16)

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se for instalar apenas uma placa gráfica, certifique-se de instalá-la no slot PCIEX16.

Chipset:

- 2 slots PCI Express x16, compatíveis com PCIe 3.0 e operando em x1 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento

CPU:

- 1 conector M.2 (Soquete 3, chave M, tipo 22110/2280, compatível com SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

- 2 conectores M.2 (Soquete 3, chave M, tipo 22110/2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)

- 4 conectores SATA 6Gb/s

- Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

- 1 porta USB Type-C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno

- 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

- 1 porta USB Type-C® no painel traseiro, com suporte a USB 3.2 Gen 1

- 3 portas USB 3.2 Gen 1 (1 porta no painel traseiro, 2 portas disponíveis através do conector USB interno)

- 1 porta USB 2.0/1.1 no painel traseiro

Chipset + 2 Hubs USB 2.0:

- 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores de E/S internos

1 conector de alimentação principal ATX de 24 pinos

1 conector de alimentação ATX 12V de 8 pinos

1 conector para ventoinha da CPU

1 conector para ventoinha da CPU/bomba de refrigeração líquida

3 conectores para ventoinhas do sistema

1 conector para ventoinha do sistema/bomba de refrigeração líquida

3 conectores para fita de LED RGB Gen2 endereçável

1 conector para fita de LED RGB

3 conectores M.2 Socket 3

4 conectores SATA 6Gb/s

1 conector para painel frontal

1 conector de áudio para painel frontal

1 conector de saída S/PDIF

1 conector USB Type-C®, com suporte a USB 3.2 Gen 2

1 conector USB 3.2 Gen 1

2 conectores USB 2.0/1.1

1 conector Trusted Platform Module (somente para os módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 conector para porta serial

1 botão Q-Flash Plus

1 jumper de reset

Jumper para limpar a CMOS

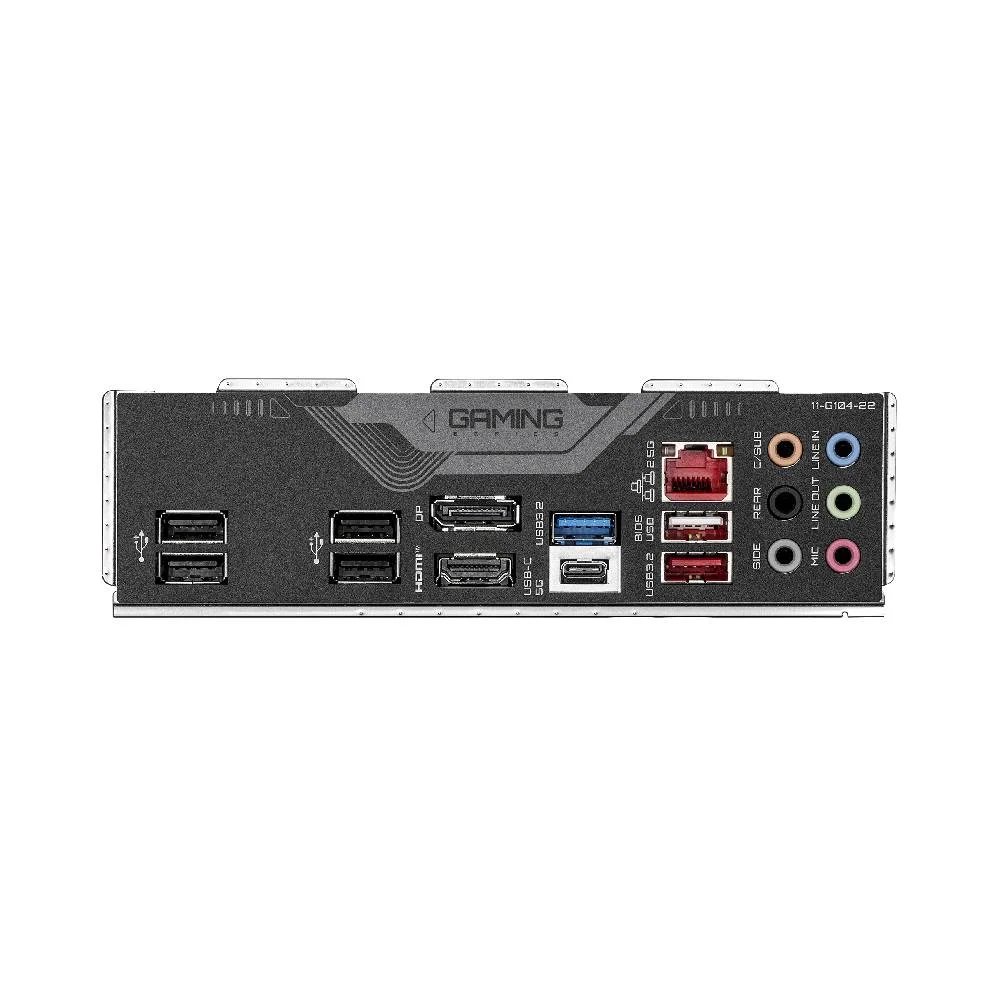

Conectores do painel traseiro

1 porta USB 3.2 Gen 2 Tipo A (vermelha)

1 porta USB Type-C®, com suporte para USB 3.2 Gen 1

1 porta USB 3.2 Gen 1

5 portas USB 2.0/1.1

1 porta DisplayPort (Nota)

1 porta HDMI (Nota)

1 porta RJ-45

6 conectores de áudio

(Nota) O suporte real pode variar de acordo com a CPU.

Controlador de E/S

Chip controlador de E/S iTE®

Monitoramento de hardware

Detecção de tensão

Detecção de temperatura

Detecção da velocidade da ventoinha

Detecção da vazão de água de refrigeração

Aviso de falha da ventoinha

Controle de velocidade da ventoinha

* A compatibilidade com a função de controle de velocidade do ventilador (bomba) dependerá do modelo de ventilador (bomba) instalado.

BIOS

1 x 256 Mbit flash.

Utilização de BIOS AMI UEFI licenciada.

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.

Características únicas

Suporte para o GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar conforme o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash,

Suporte para Q-Flash Plus

Suporte para Backup Inteligente.

Software incluído

Norton® Internet Security (versão OEM)

Sistema operacional

Suporte para Windows 11 de 64 bits.

Suporte para Windows 10 de 64 bits.

Fator de forma

Formato ATX; 30,5 cm x 24,4 cm

Altura Real

28

Largura Real

34

Profundidade Real

9

Peso Real

1600

Garantia do Fornecedor

3 Meses

Fabricante

Gigabyte

Modelo

B760 GAMING X GEN5

Linha

B760 GAMING X GEN5
