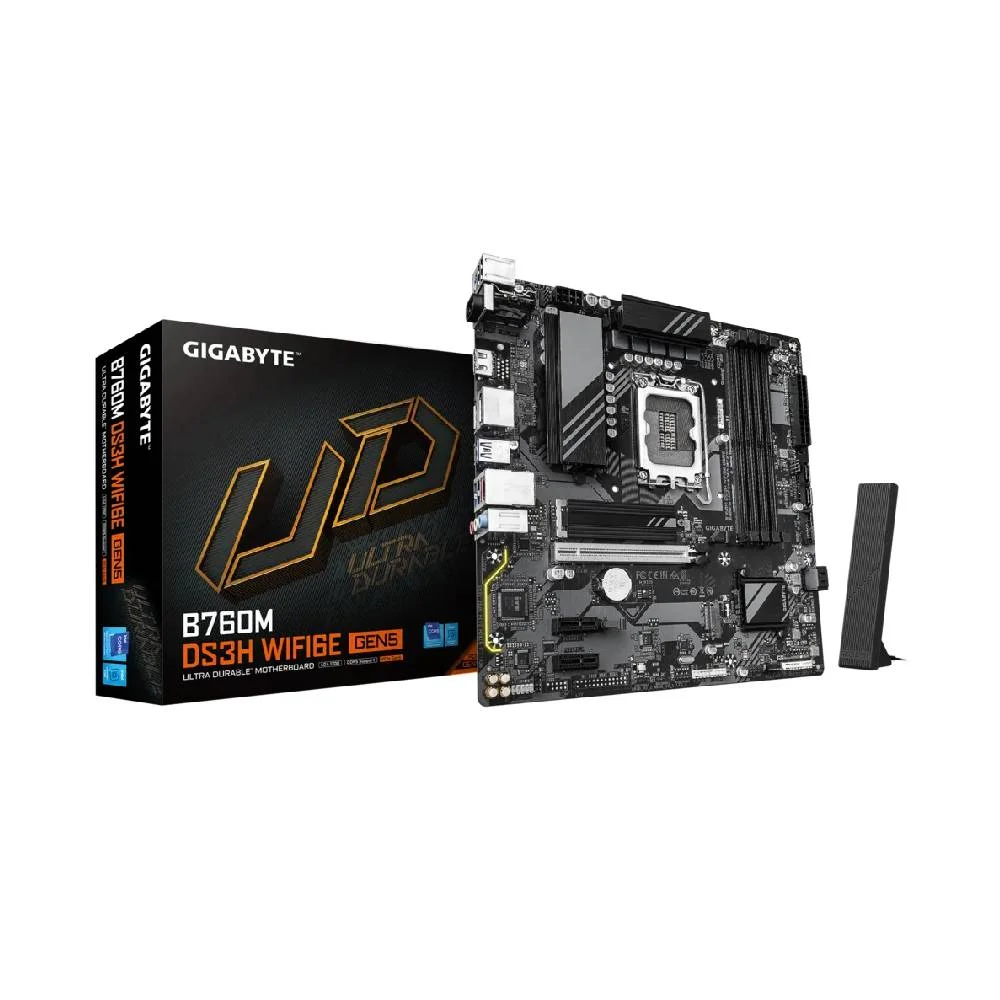

Placa Mãe Gigabyte B760m Ds3h Wifi6e Gen5 LGA 1700 4xDDR5 Chipset Intel B760 Matx

CPU

Soquete LGA1700: Compatível com os processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração

(Consulte o site da GIGABYTE para obter a lista mais recente de CPUs compatíveis).

O cache L3 varia conforme a CPU .

Chipset

Chipset Intel® B760 Express

Memória

Processadores Intel Core i9/i7 de 14ª e 13ª geração:

Suporte para módulos de memória DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5200 / 4800 / 4400 MT/s.

Processadores Intel Core i5/i3 de 13ª geração e Intel Core, Pentium Gold e Celeron de 12ª geração:

Suporte para módulos de memória DDR5 4800/4400 MT/s.

4 slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por DIMM) de memória do sistema.

Arquitetura de memória de canal duplo.

Suporte para ECC.

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer (operam em modo não-ECC).

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e sem ECC.

Suporte para módulos de memória Extreme Memory Profile (XMP).

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações.)

Gráficos integrados

Processador gráfico integrado - Suporte para Intel® HD Graphics:

- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz

* Compatível com HDMI versão 2.1 e HDCP 2.3.

** Compatível com portas HDMI 2.1 nativas com TMDS.

- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Suporte para a versão DisplayPort 1.2.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Suporte para até três monitores simultaneamente.

Áudio

Codec de áudio Realtek de alta definição para 2/4/5.1/7.1 canais.

* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.

Suporte para saída S/PDIF

LAN

Chip Realtek 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Intel® Wi-Fi 6E AX210

- Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5/6 GHz

- Bluetooth 5.3

- Compatível com o padrão sem fio 11ax de 160 MHz

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão

CPU:

- 1 slot PCI Express x16, compatível com PCIe 5.0 e operando em x16

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.

Chipset:

- 2 slots PCI Express x1, compatíveis com PCIe 3.0 e operando em x1

Interface de armazenamento

CPU:

- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)

- 4 conectores SATA 6Gb/s com suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

- 1 porta USB Type-C® no painel traseiro, com suporte a USB 3.2 Gen 2

- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

- 2 portas USB 2.0/1.1 no painel traseiro

Hub Chipset + USB 2.0:

- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos

1 conector de alimentação principal ATX de 24 pinos

1 conector de alimentação ATX 12V de 8 pinos

1 conector para ventoinha da CPU

3 conectores para ventoinhas do sistema

2 conectores para fita de LED RGB Gen2 endereçável

1 conector para fita de LED RGB

2 conectores M.2 Socket 3

4 conectores SATA 6Gb/s

1 conector para painel frontal

1 conector de áudio para painel frontal

1 conector USB 3.2 Gen 1

2 conectores USB 2.0/1.1

1 conector para Trusted Platform Module (somente para os módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 conector de saída S/PDIF

1 botão Q-Flash Plus

1 jumper de reset

1 jumper para limpar a CMOS

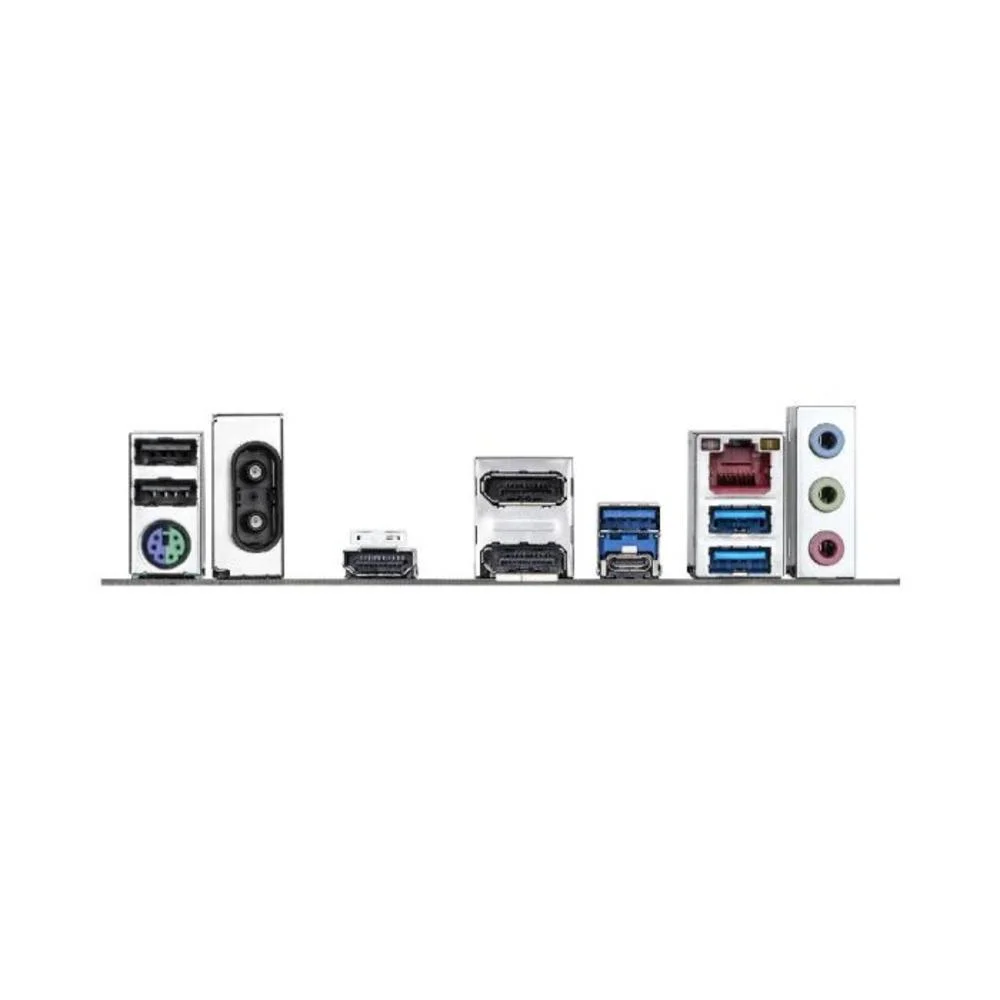

Conectores do painel traseiro

2 portas USB 2.0/1.1

1 porta PS/2 para teclado/mouse

2 conectores de antena (2T2R)

1 porta HDMI (Nota)

2 portas DisplayPort (Nota)

3 portas USB 3.2 Gen 1

1 porta USB Type-C® com suporte para USB 3.2 Gen 2

1 porta RJ-45

3 conectores de áudio

(Nota). O suporte real pode variar de acordo com a CPU.

Controlador de E/S

Chip controlador de E/S iTE®

Monitoramento de hardware

Detecção de tensão

Detecção de temperatura

Detecção da velocidade da ventoinha

Detecção da vazão de água de refrigeração

Aviso de falha da ventoinha

Controle de velocidade da ventoinha

* A compatibilidade com a função de controle de velocidade da ventoinha dependerá da ventoinha instalada.

BIOS

1 x 128 Mbit flash.

Utilização de BIOS UEFI AMI licenciada.

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.

Características únicas

Suporte para o GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar conforme o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash,

Suporte para Q-Flash Plus

Suporte para Backup Inteligente.

Software incluído

Norton Internet Security (versão OEM)

Sistema operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Formato Micro ATX; 24,4 cm x 24,4 cm

Altura Real

27

Largura Real

28

Profundidade Real

7

Peso Real

1150

Garantia do Fornecedor

3 Meses

Fabricante

Gigabyte

Modelo

B760M DS3H WF6E GEN5

Linha

B760M DS3H WF6E GEN5
