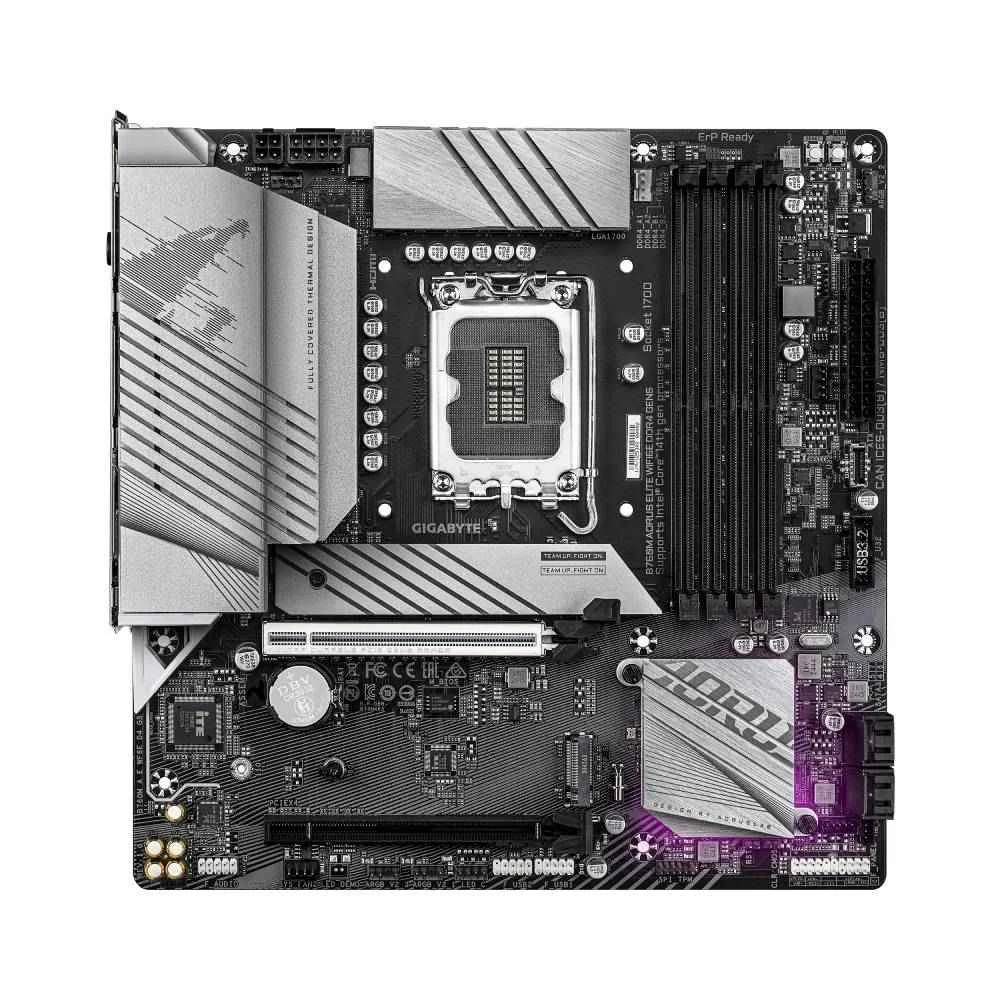

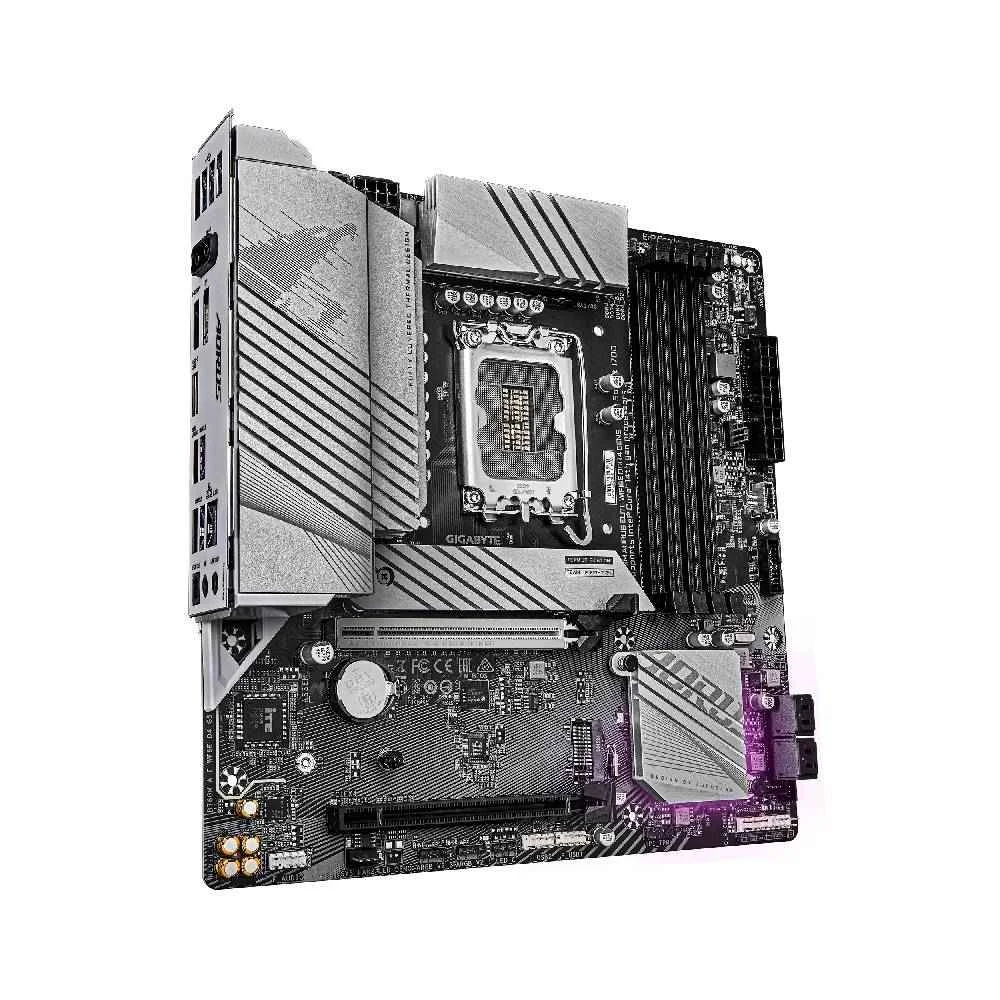

Placa Mãe Gigabyte B760m Aorus Elite Wifi6e Ddr4 Gen5 LGA 1700 4xDDR4 Chipset Intel B760 Matx

CPU

Soquete LGA1700: Compatível com os processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração

(Consulte o site da GIGABYTE para obter a lista mais recente de CPUs compatíveis).

O cache L3 varia conforme a CPU .

Chipset

Chipset Intel® B760 Express

Memória

Suporte para módulos de memória DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s (4 unidades) Soquetes DIMM DDR4 com suporte para até 128 GB (capacidade de 32 GB por DIMM) de memória do sistema.

Arquitetura de memória de canal duplo.

Suporte para módulos de memória ECC Unbuffered DIMM 1Rx8/2Rx8 (operam em modo não-ECC).

Suporte para módulos de memória não-ECC Unbuffered DIMM 1Rx8/2Rx8/1Rx16.

Suporte para módulos de memória Extreme Memory Profile (XMP).

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Suporte de Memória" no site da GIGABYTE para obter mais informações.)

Gráficos integrados

Processador gráfico integrado - Suporte para Intel HD Graphics:

- 1 porta D-Sub, com suporte para resolução máxima de 1920x1200 a 60 Hz

- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz

* Compatível com HDMI versão 2.1 e HDCP 2.3.

** Compatível com portas HDMI 2.1 nativas com TMDS.

- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Suporte para até três monitores simultaneamente.

Áudio

Codec de áudio Realtek de alta definição para 2/4/5.1/7.1 canais.

* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.

Suporte para saída S/PDIF

LAN

Chip Realtek 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Intel Wi-Fi 6E AX210

- Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência de 2,4/5/6 GHz

- Bluetooth 5.3

- Compatível com o padrão sem fio 11ax de 160 MHz

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão

CPU:

- 1 slot PCI Express x16, compatível com PCIe 5.0 e operando em x16 (PCIEX16)

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se for instalar apenas uma placa gráfica, certifique-se de instalá-la no slot PCIEX16.

Chipset:

- 1 slot PCI Express x16, compatível com PCIe 4.0 e operando em x4 (PCIEX4)

Interface de armazenamento

CPU:

- 1 conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

- 1 conector M.2 (Soquete 3, chave M, tipo 22110/2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)

- 4 conectores SATA 6Gb/s com suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

- 1 porta USB Type-C® no painel traseiro, com suporte a USB 3.2 Gen 2x2

- 1 porta USB Type-C® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno

- 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

- 1 porta USB 3.2 Gen 1 no painel traseiro

- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Hub com chipset + USB 3.2 Gen 1:

- 4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Hub com chipset + USB 2.0:

- 4 portas USB 2.0/1.1 no painel traseiro

Conectores de E/S internos

1 conector de alimentação principal ATX de 24 pinos

1 conector de alimentação ATX 12V de 8 pinos

1 conector de alimentação ATX 12V de 4 pinos

1 conector para ventoinha da CPU

3 conectores para ventoinhas do sistema

3 conectores para fitas de LED RGB Gen2 endereçáveis

??1 conector para fita de LED RGB

2 conectores M.2 Socket 3

4 conectores SATA 6Gb/s

1 conector para painel frontal

1 conector de áudio para painel frontal

1 conector USB Type-C® com suporte a USB 3.2 Gen 2

1 conector USB 3.2 Gen 1

2 conectores USB 2.0/1.1

2 conectores para placas adicionais Thunderbolt™

1 conector para Trusted Platform Module (somente para os módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 botão Q-Flash Plus

1 botão de reset 1

jumper de reset

Jumper para limpar a CMOS

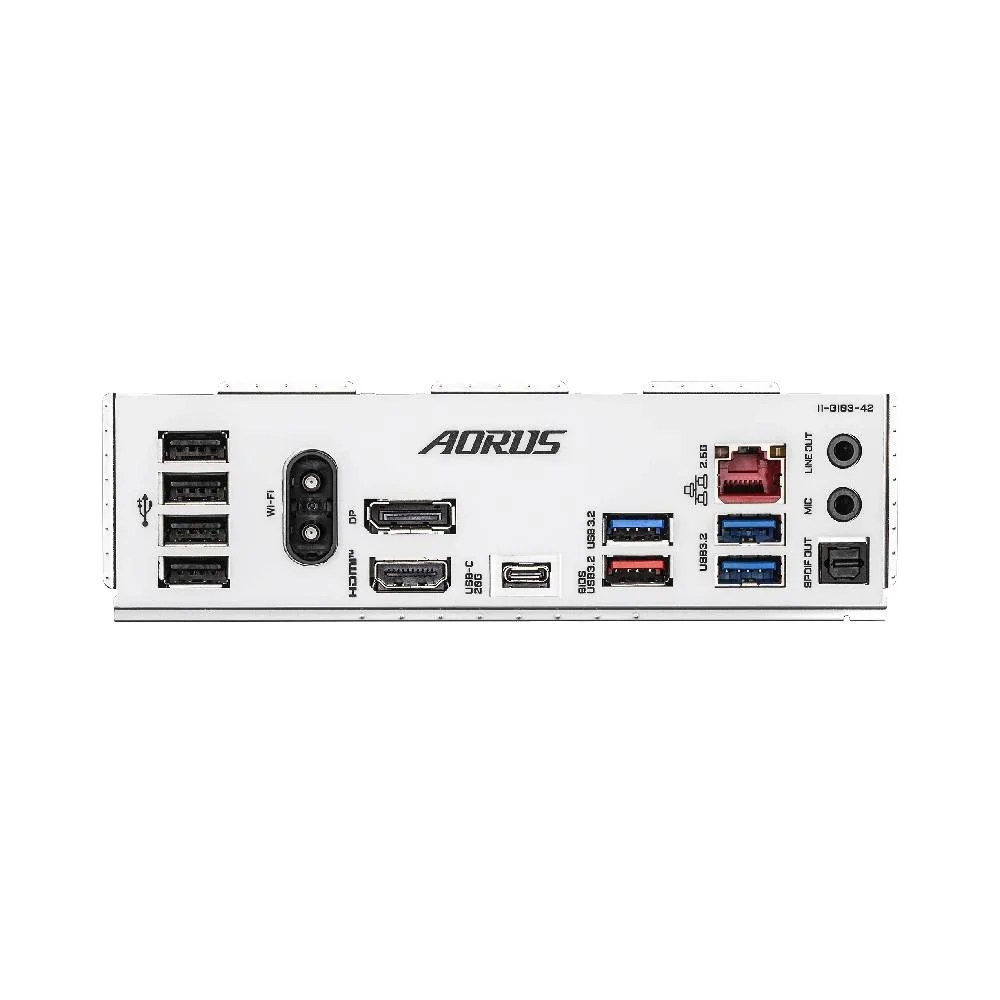

Conectores do painel traseiro

2 conectores de antena (2T2R)

1 porta USB Type-C®, com suporte a USB 3.2 Gen 2x2

1 porta USB 3.2 Gen 2 Type-A (vermelha)

3 portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

1 porta HDMI (Nota)

1 porta DisplayPort (Nota)

1 porta RJ-45

1 conector de saída óptica S/PDIF

2 conectores de áudio

(Nota) O suporte real pode variar de acordo com a CPU.

Controlador de E/S

Chip controlador de E/S iTE

Monitoramento de hardware

Detecção de tensão

Detecção de temperatura

Detecção da velocidade da ventoinha

Detecção da vazão de água de refrigeração

Aviso de falha da ventoinha

Controle de velocidade da ventoinha

* A compatibilidade com a função de controle de velocidade da ventoinha dependerá da ventoinha instalada.

BIOS

1 x 256 Mbit flash.

Utilização de BIOS AMI UEFI licenciada.

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.

Características únicas

Suporte para o GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar conforme o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Suporte para Backup Inteligente

Software incluído

Norton Internet Security (versão OEM)

- Software de gerenciamento de largura de banda LAN

Sistema operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Formato Micro ATX; 24,4 cm x 24,4 cm

Altura Real

28

Largura Real

27

Profundidade Real

7

Peso Real

1580

Garantia do Fornecedor

3 Meses

Fabricante

Gigabyte

Modelo

B760M A E WF6E D4 GE

Linha

B760M A E WF6E D4 GE
